Daewoo Sens: Впускной коллектор - Двигатель МеМЗ-307 - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Впускной коллектор

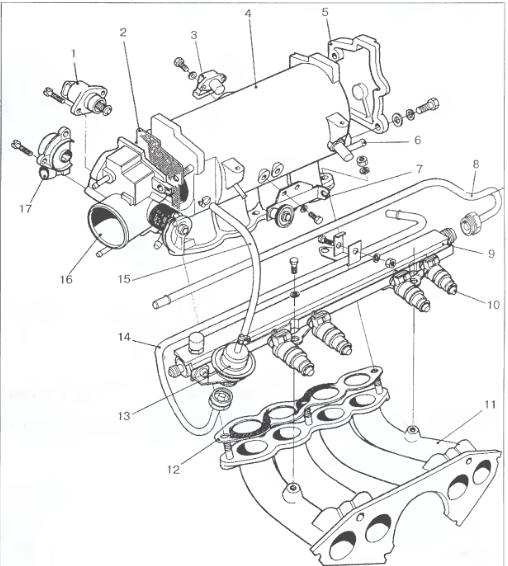

Рис. 2.51.1. Узлы подачи воздуха и топлива СРВТ: 1 - регулятор холостого
Рис. 2.51.1. Узлы подачи воздуха и топлива СРВТ: 1 - регулятор холостого хода; 2 - прокладка дроссельного патрубка; 3 - датчик абсолютного давления и температуры воздуха, 4 - ресивер; 5 - крышка ресивера; 6 — штуцер шланга вакуумного усилителя тормозов; 7 - кронштейн привода дроссельной заслонки; 8 - трубка подвода топлива; 9 - рампа форсунок; 10 - форсунка; 11 - впускной коллектор; 12 - прокладка ресивера; 13 — регулятор давления топлива; 14 - трубка отвода топлива; 15 - трубка воздушная регулятора давления; 16 - дроссельный патрубок; 17 - датчик положения дроссельной заслонки.

1. Сбросить давление в системе подачи топлива (п. 2.2.).

2. Снять облицовку двигателя.

3. Отсоединить провода от клеммы «минус» аккумуляторной батареи.

4. Частично слить жидкость из системы охлаждения, обеспечив возможность снятия шлангов с дроссельного патрубка.

5. Снять впускной воздушный шланг с корпуса дроссельной заслонки, а его патрубок отбора картерных газов - со штуцера маслоотражателя, предварительно ослабив хомуты.

6. Отсоединить трубку регулятора давления топлива от ресивера и топливные шланги от штуцеров рампы форсунок. Отсоединить шланг системы улавливания паров бензина.

7. Отсоединить трос от привода дроссельной заслонки.

8. Отсоединить шланги подвода и отвода охлаждающей жидкости к дроссельному патрубку.

9. Рассоединить жгут проводов форсунок в месте колодочного соединения.

10. Отсоединить штекерные соединения проводов форсунок и регулятора холостого хода.

11. Отсоединить провода датчиков: положения дроссельной заслонки, температуры воздуха и абсолютного давления, детонации.

12. Снять ресивер с дроссельным патрубком. Снять рампу с форсунками, топливные трубки.

13. Открутить крепление впускного коллектора к головке цилиндров и снять коллектор.

14. Установку коллектора проводят в обратной последовательности. Прокладку под впускной коллектор заменить и натереть графитовым порошком.

    Установка дроссельного патрубка
    1. Установить дроссельный патрубок с новой прокладкой на ресивер и закрепить его с помощью гаек. 2. Присоединить шланги охлаждающей жидкости. 3. Присоединить привод дроссельной заслонки, проверив, ...

    Ресивер
    При снятии и установке ресивера руководствоваться п. 2.50 и 2.51. Рис. 2.52.1. Узел ресивера: 1 - впускной воздушный шланг ресивера; 2 - патрубок шланга вентиляции картера двигателя; 3 — дроссель ...
