Kia Rio: Схождение передних колес - Подвеска - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Схождение передних колес

Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите переднюю часть автомобиля так, чтобы передние колеса незначительно приподнялись над землей.

2. Вручную проверните колеса и проведите линии по центру шин.

3. Установите передние колеса для движения прямо вперед и опустите автомобиль.

4. Измерьте расстояние между проведенными линиями с передней и задней сторон

4. Измерьте расстояние между проведенными линиями с передней и задней сторон колес. Оба расстояния должны быть измерены на одинаковом расстоянии от земли. Расстояние между колесами в задней части должно быть больше чем в передней части на 4±3 мм.

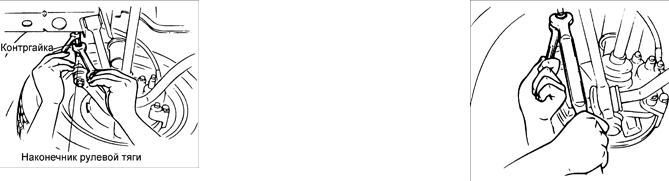

Регулировка Если схождение не соответствует требуемому значению, ослабьте левую и правую контргайки наконечников рулевых тяг, затем вращая тяги установите требуемые углы. Затяните контргайки.

Предупреждение Левые и правые наконечники рулевых тяг имеют правую резьбу. Для уменьшения схождение необходимо вращать правую и левую рулевые тяги, выворачивая их из наконечников рулевых тяг и наоборот.

Один полный поворот обеих соединительных тяг изменяет положительное схождение примерно на 6 мм. Может быть придется вращать одну рулевую тягу больше чем другую, чтобы достигнуть требуемого угла схождения, при сохранении установки положения рулевого колеса.

ПОРЯДОК ВЫПОЛНЕНИЯ

Затяните контргайки наконечников рулевых тяг.

Затяните контргайки наконечников рулевых тяг.

Момент затяжки: 34–50 Н•м
