Стойка передней подвески

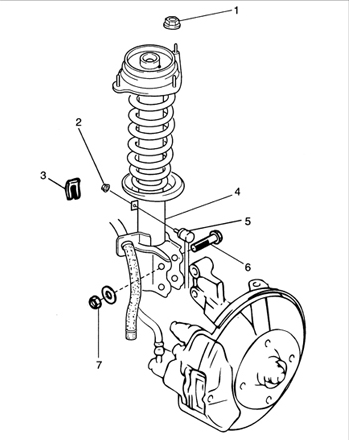

Стойка передней подвески 1 – гайка;
2 – гайка крепления тяги стабилизатора поперечной устойчивости;
3 – зажим крепления тормозного шланга;
4 – стойка MacPherson;
5 – тяга стабилизатора поперечной устойчивости;
6 – болт;
7 – гайка.

Стойка передней подвески

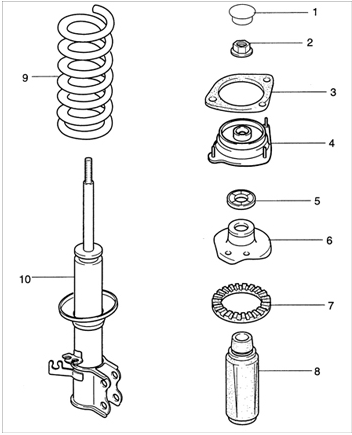

Стойка передней подвески 1 – крышка;
2 – гайки;
3 – опорная пластина;
4 – верхняя опора стойки;
5 – подшипник стойки;
6 – верхнее гнездо пружины;
7 – верхняя прокладка пружины;
8 – буфер;
9 – цилиндрическая пружина;
10 – стойка MacPherson.
