Рис. 9.24. Элементы системы освещения и световой сигнализации, установленные

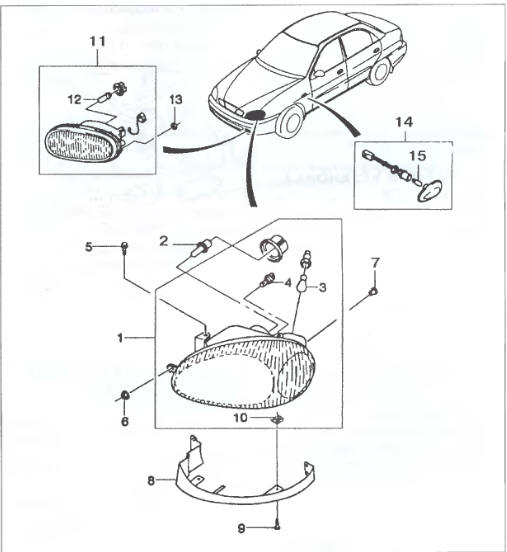

Рис. 9.24. Элементы системы освещения и световой сигнализации, установленные на передней части кузова автомобиля Sens: 1 - блок-фара; 2 - лампа дальнего/ближнего света; 3 - лампа указателя поворота; 4 - лампа габаритного света; 5 - болт; 6, 10, 13 - гайки; 7 — фиксатор; 8 - прокладка; 9 - винт; 11 - противотуманная фара; 12, 15 - лампы; 14 - боковой указатель поворота.

Система освещения и световой сигнализации предназначена для освещения дороги (в темное время суток), салона и комбинации приборов, информирования водителя (с помощью контрольных ламп) о состоянии различных элементов автомобиля, а также для указания габаритов, режимов движения и маневров автомобиля.

В систему освещения и световой сигнализации входят фары, передние, задние и боковые сигнальные фонари, фонарь освещения номерного знака, проти- вотуманные фары, задний противотуманный фонарь и др.

На передней части кузова автомобиля Sens установлены блок-фары (объеде- няющие в себе собственно фару с двухнитевой лампой ближнего и дальнего света, передний габаритный фонарь и указатель поворота с однонитевыми лампами) и боковые указателя поворота. Кроме того, в передний бампер автомобиля встроены противотуманные фары (рис. 9.24).

Рис. 9.25. Элементы системы освещения и световой сигнализации, установленные

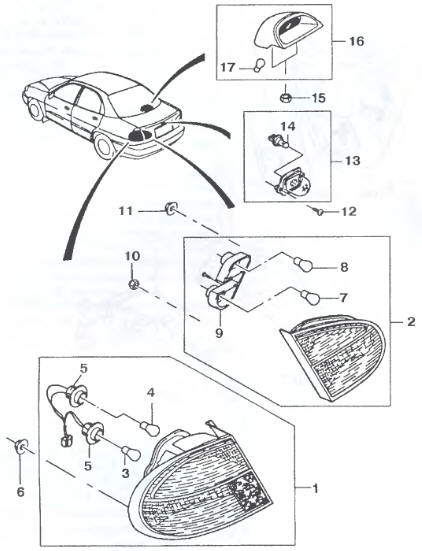

Рис. 9.25. Элементы системы освещения и световой сигнализации, установленные на задней части кузова автомобиля Sens: 1 - наружный блок заднего фонаря; 2 - внутренний блок заднего фонаря; 3 - лампа габаритного света и стоп-сигнала; 4 - лампа указателя поворота; 7 - лампа противотуманного огня; 8 - лампа света заднего хода; 14, 17 - лампы; 5, 9 - патроны ламп; 6, 10, 11, 15, - гайки; 12 - винт; 13 - фонарь освещения номерного знака; 16 - дополнительный фонарь стоп-сигнала.

На задней части кузова автомобиля Sens размещены фонари, состоящие каждый из двух блоков: наружного, закрепленного на крыле, и внутреннего, закрепленного на крышке багажного отсека. В наружный блок заднего фонаря входят указатель поворота и габаритный фонарь (он же фонарь стоп-сигнала); во внутренний блок - фонарь заднего хода и задний противотуманный фонарь. Кроме того, в задней части автомобиля закреплены фонарь освещения номерного знака и дополнительный фонарь стоп-сигнала (рис. 9.25).
