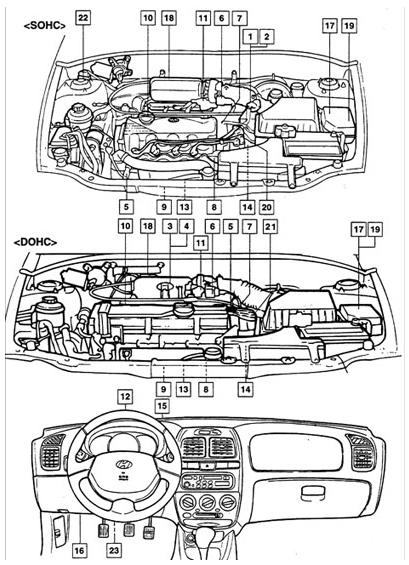

Размещение элементов системы подачи топлива с карбюратором

1 – измеритель расхода воздуха "OBD";
2 – датчик температуры поступающего в двигатель воздуха;
3 – измеритель расхода воздуха, кроме "OBD";
4 – датчик топливовоздушной смеси, кроме "OBD";
5 – датчик температуры охлаждающей жидкости;
6 – датчик положения дроссельной заслонки;
7 – датчик положения распределительного вала;
8 – датчик угла поворота коленчатого вала;
9 – обогреваемый датчик кислорода;
10 – топливные форсунки;
11 – модулятор частоты холостого хода;
12 – датчик скорости автомобиля;
13 – датчик детонации;
14 – переключатель диапазонов коробки передач;
15 – замок зажигания;
16 – блок управления двигателем ЕСМ;
17 – реле системы кондиционирования воздуха;
18 – электромагнитный клапан очистки канистры с активированным углем;
19 – главное реле MFI;
20 – катушки зажигания;
21 – топливный насос;
22 – датчик ускорения;
23 – диагностический разъем
