Daewoo Sens: Система подачи топлива - Двигатель МеМЗ-307 - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Система подачи топлива

Впрыск топлива осуществляется индивидуально для каждого цилиндра электромагнитной форсункой, управляемой контроллером.

Система подачи топлива включает в себя (рис. 2.41.1, рис. 2.41.2): - топливный бак; - электробензонасос; - топливный фильтр с металлическим корпусом и бумажным фильтрующим элементом. Установлен в моторном отсеке; - топливопроводы; - рампу форсунок; - форсунки.

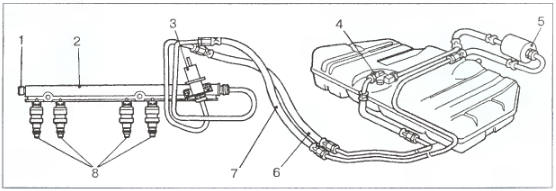

Рис. 2.41.1. Детали и узлы системы подачи топлива: 1 - штуцер для контроля
Рис. 2.41.1. Детали и узлы системы подачи топлива: 1 - штуцер для контроля давления топлива; 2 - рампа форсунок; 3 - регулятор давления топлива; 4 - электробензонасос; 5 - топливный фильтр; 6 — сливной топливопровод; 7 — подающий топливопровод; 8 - форсунки.

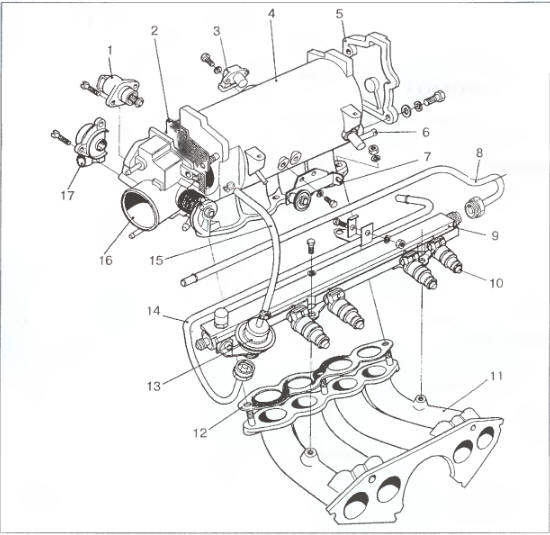

Рис. 2.41.2. Узлы подачи воздуха и топлива СРВТ: 1 - регулятор холостого
Рис. 2.41.2. Узлы подачи воздуха и топлива СРВТ: 1 - регулятор холостого хода; 2 - прокладка дроссельного патрубка; 3 - датчик абсолютного давления и температуры воздуха; 4 - ресивер; 5 - крышка ресивера; 6 - штуцер шланга вакуумного усилителя тормозов; 7 — кронштейн привода дроссельной заслонки; 8 - трубка подвода топлива; 9 - рампа форсунок; 10 - форсунка; 11 - впускной коллектор; 12 - прокладка ресивера; 13 - регулятор давления топлива; 14 - трубка отвода топлива; 15 - трубка воздушная регулятора давления; 16 - дроссельный патрубок; 17 - датчик положения дроссельной заслонки.
