Daewoo Sens: Система улавливания паров топлива - Двигатель МеМЗ-307 - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Система улавливания паров топлива

Обеспечивает адсорбирование паров бензина активированным углем (рис. 2.48.1)

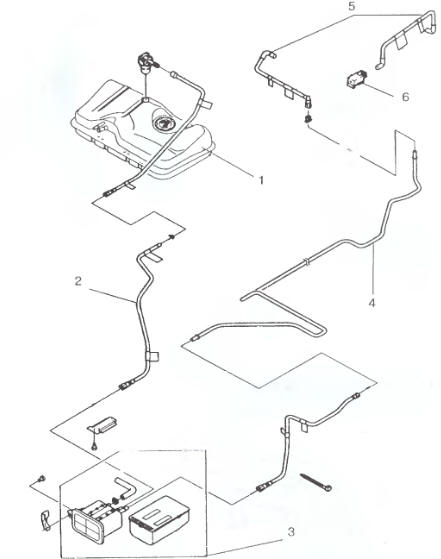

Рис. 2.48.1. Система улавливания паров топлива: 1 - топливный бак, 2 - трубопровод
Рис. 2.48.1. Система улавливания паров топлива: 1 - топливный бак, 2 - трубопровод отбора паров топлива; 3 - емкость сброса паров топлива (адсорбер); 4 — трубопровод отвода паров топлива; 5 - трубопроводы контроля отвода паров топлива; 6 — соленоида \клапана\ сброса паров топлива.

Пары топлива из топливного бака подаются в емкость сброса паров топлива - адсорбер, в которой находятся гранулы активированного древесного угля, и удерживаются в ней, пока двигатель не работает.

Рис. 2.48.2
Рис. 2.48.2

    Топливная форсунка
    Рис. 2.47.1. Топливная форсунка: 1 - корпус форсунки; 2 - направляющая пластина с проставкой; 3 - седло клапана; 4 - шариковый клапан; 5 - распылительная насадка; 6 — корпус распылителя; 7 - сер ...

    Воздушный фильтр
    Рис. 2.49.1. Воздушный фильтр. 1. Расфиксировать четыре пружинные защелки крепления крышки фильтра. 2. Подняв крышку, извлечь фильтрующий элемент и установить новый в гнездо корпуса. 3. Установит ...
