Skoda Felicia: Система управления двигателем Magneti-Marelli

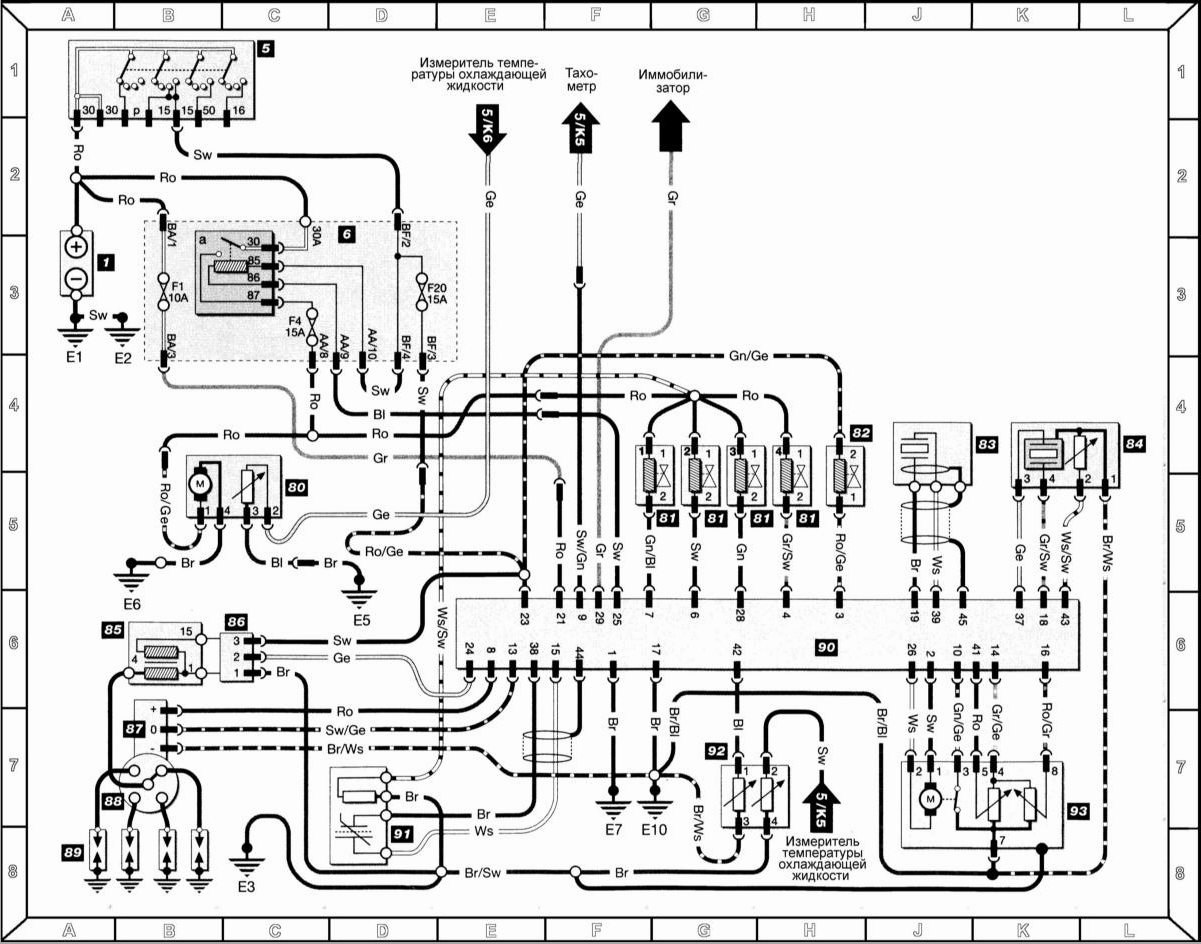

Система управления двигателем Magneti-Marelli
Обозначение компонентов 1 — Батарея 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей а = реле топливного насоса 80 — Топливный насос/датчик измерения расхода топлива 81 — Инжектор впрыска топлива 82 — Э/м клапан угольного фильтра 83 — Датчик детонации 84 — Датчик IAT/МАР 85 — Катушка зажигания 86 — Усилитель зажигания 87 — Датчик Холла 88 — Распределитель зажигания 89 — Свечи зажигания 90 — ECU системы впрыска топлива 91 — l-зонд 92 — CTS 93 — Потенциометр дроссельной заслонки/датчик-выключатель/потенциометр холостого хода Обозначения цвета изоляции электропроводки Ws — Белый Sw — Черный Ro — Красный Br — Коричневый Gn — Зеленый Vi — Фиолетовый Bl — Синий Gr — Серый Li — Лиловый Ge — Желтый Or — Оранжевый
Система управления двигателем Simс
Система управления двигателем Simс Обозначение компонентов 1 — Батарея 5 — Выключатель зажигания 6 — Монтажный блок реле/ предохранителей а = реле топливного насоса 30 — l-зонд 31 — Катушка DIS ...Система управления двигателем Mono-Motronic (с ноября 1995 г.)
Система управления двигателем Mono-Motronic (с ноября 1995 г.) Обозначение компонентов 1 — Батарея 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей а = реле топливного насоса 60 ...Другое на сайте:
