Система управления двигателем Mono-Motronic (с ноября 1995 г.)

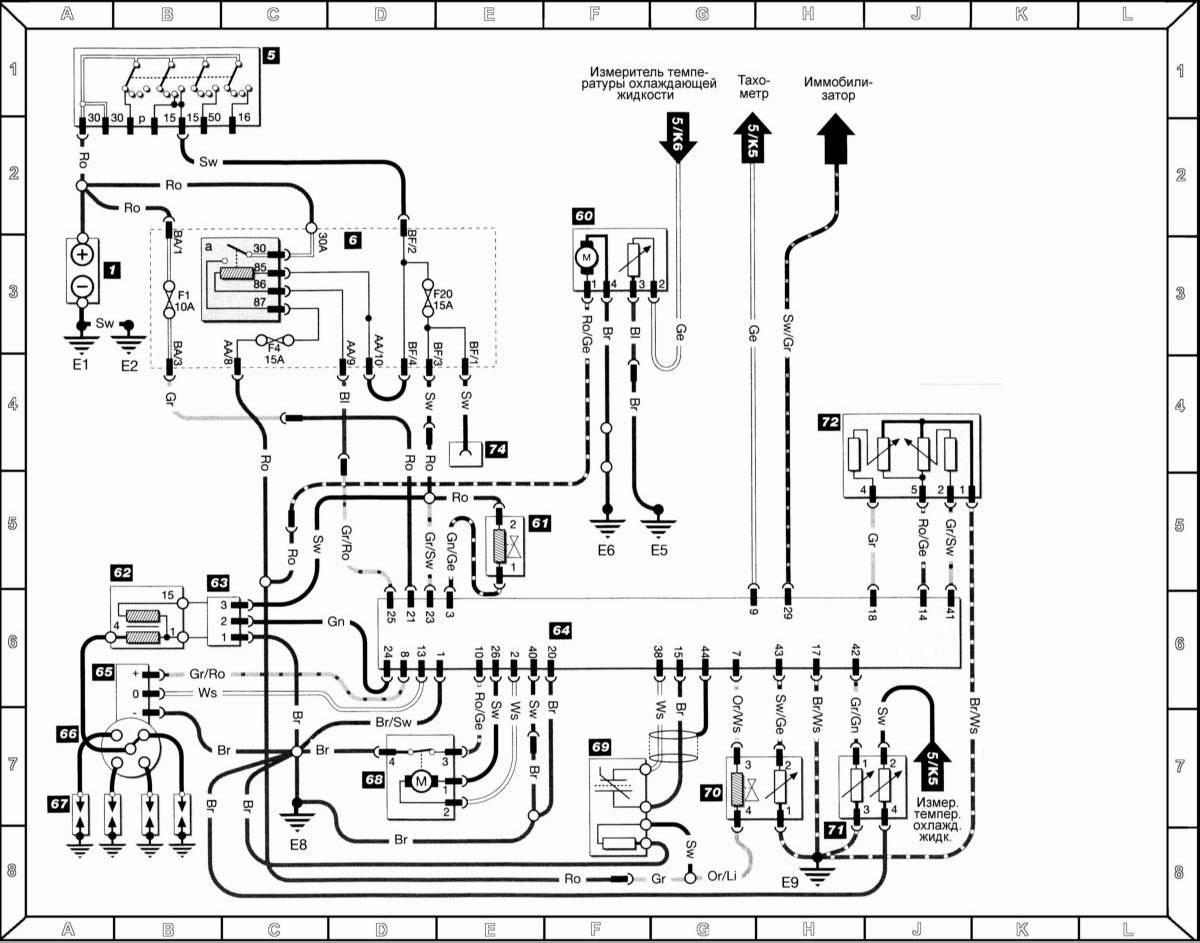

Система управления двигателем Mono-Motronic (с ноября 1995 г.)

Обозначение компонентов 1 — Батарея 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей а = реле топливного насоса 60 — Топливный насос/датчик измерения расхода топлива 61 — Э/м клапан угольного фильтра 62 — Катушка зажигания 63 — Усилитель зажигания 64 — ECU системы впрыска топлива 65 — Датчик Холла 66 — Распределитель зажигания 67 — Свечи зажигания 68 — Датчик-выключатель холостого хода 69 — l-зонд 70 — Инжектор впрыска топлива/датчик температуры всасываемого воздуха 71 — CTS 72 — Потенциометр дроссельной заслонки 74 — Соединение иммобилизатора Обозначения цвета изоляции электропроводки Ws — Белый Sw — Черный Ro — Красный Br — Коричневый Gn — Зеленый Vi — Фиолетовый Bl — Синий Gr — Серый Li — Лиловый Ge — Желтый Or — Оранжевый
