ОБЩИЕ СВЕДЕНИЯ

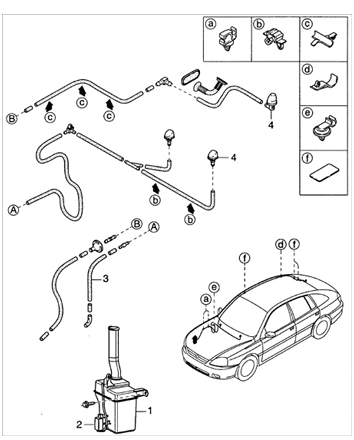

Стеклоомыватели
Стеклоомыватели 1 – бачок омывателя;
2 – двигатель омывателя;
3 – шланг омывателя;
4 – распылитель.

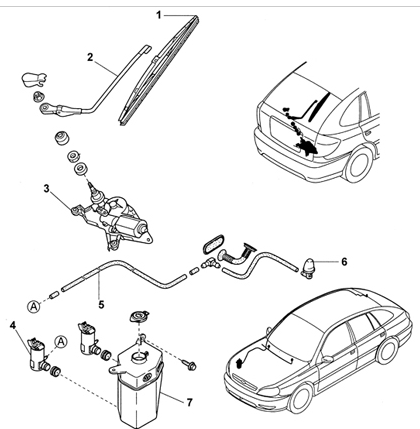

Стеклоочиститель и омыватель заднего стекла
Стеклоочиститель и омыватель заднего стекла 1 – щетка стеклоочистителя;
2 – рычаг стеклоочистителя;
3 – двигатель стеклоочистителя;
4 – двигатель омывателя;
5 – шланг;
6 – распылитель;
7 – бачок омывателя.

Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Заполните водой или специальной жидкостью бачок омывателя.

2. Дополнительными проводами подсоедините положительную клемму аккумуляторной

2. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к контакту а разъема, а отрицательную клемму – к контакту b или c.

3. Проверьте работу двигателя стеклоомывателя, при этом из распылителей должны выходить струи воды.

Регулировка направления струй воды на ветровое стекло ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сопла распылителей должны подавать струи воды на ветровое стекло в зоны,

1. Сопла распылителей должны подавать струи воды на ветровое стекло в зоны, показанные на рисунке. Для регулировки направления струи воды булавкой или иглой поверните сопло распылителя.

2. Если сопло загрязнено, очистите его иглой или тонкой стальной проволокой.

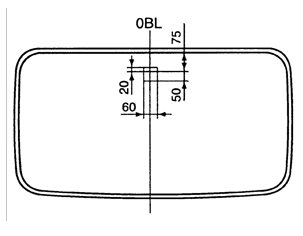

Регулировка направления струи воды на заднее стекло

Сопло распылителей должно подавать струю воды на заднее стекло в зону,

Сопло распылителей должно подавать струю воды на заднее стекло в зону, показанную на рисунке.

Для регулировки направления струи воды булавкой или иглой поверните сопло распылителя.

Проверка переключателя омывателя заднего стекла

Проверьте проводимость между контактами переключателя во всех положениях

Проверьте проводимость между контактами переключателя во всех положениях переключателя.

Если проводимость между контактами не соответствует приведенной на рисунке, замените переключатель.
