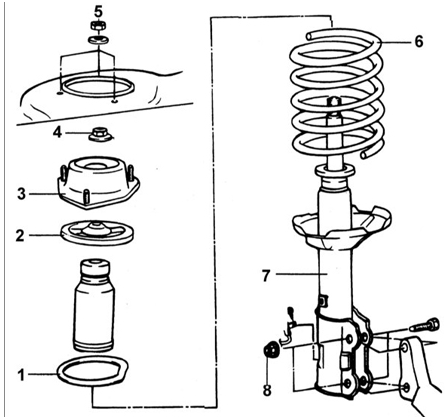

Стойка задней подвески
Стойка задней подвески

1 – нижняя опора пружины;
2 – верхняя опора пружины;
3 – кронштейн стойки;
4 – самоконтрящаяся гайка, 40–55 Н•м;
5 – гайка, 20–30 Н•м;
6 – пружина;
7 – стойка задней подвески;
8 – гайка, 75–90 Н•м.

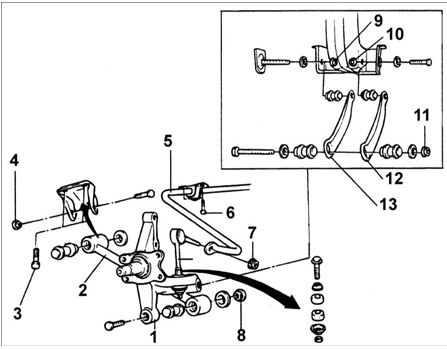

Элементы задней подвески
Элементы задней подвески

1 – крепежный элемент задней оси;
2 – нижний продольный рычаг;
3 – болт, 40–50 Н•м;
4 – гайка, 100–120 Н•м;
5 – задний стабилизатор поперечной устойчивости;
6 – болт, 17–26 Н•м;
7 – болт, 35–45 Н•м;
8 – гайка*, 130–150 Н•м;
9 – гайка*, 100–120 Н•м;
10 – гайка*, 88–100 Н•м;
11 – гайка*, 130–150 Н•м;
12 – нижний поперечный рычаг (В) задней подвески;
13 – нижний поперечный рычаг (А) задней подвески.

Предупреждение

* Отмечены гайки, которые необходимо затянуть требуемым моментом только после установки автомобиля на колеса.

Передний стабилизатор поперечной устойчивости
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите переднее колесо. 2. Снимите тягу стабилизатора. 3. Снимите кронштейн стабилизатора и втулку 4. Снимите заднюю опору двигателя. 5. Снимите стабилизатор по ...

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Сложите заднее сидение. 2. Снимите заднюю крышку с арки колеса. 3. Выверните три верхние гайки крепления задней стойки. 4. Снимите заднее колесо. 5. Отсоедините от задней ...
