Детали заднего тормозного механизма показаны на рис. 9.5.

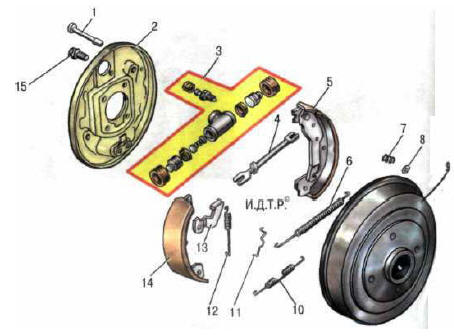

Рис. 9.5. Детали заднего тормозного механизма:

1 - опорная стойка;
2 - щит тормоза, 3 – рабочий цилиндр;
4 - распорная планка с регулятором зазорен;
5 - задняя тормозная колодка;
6 - верхняя стяжная пружина;
7 - пружина опорной стойки;
8 - чашка опорной стойки;
9 - тормозной барабан;
10 - нижняя стяжная пружина;
11 - серьга регулятора зазоров;
12 - пружина регулятора зазоров;
13- рычаг регулятора зазоров;
14 - передняя тормозная колодка 15 - болт крепления рабочего цилиндра

Все они могут быть сняты при разборке тормозного механизма и заменены новыми. Исключение - рабочий цилиндр.

Как показывает практика, переборка его в гаражных условиях в большинстве случаев не приводит к желаемому результату. Поэтому в случае неисправности рекомендуем заменять рабочий цилиндр в сборе.
