Skoda Fabia: Задняя дверь - Снятие и установка - Кузов - Инструкция по эксплуатации автомобиля Skoda FabiaSkoda Fabia: Задняя дверь - Снятие и установка

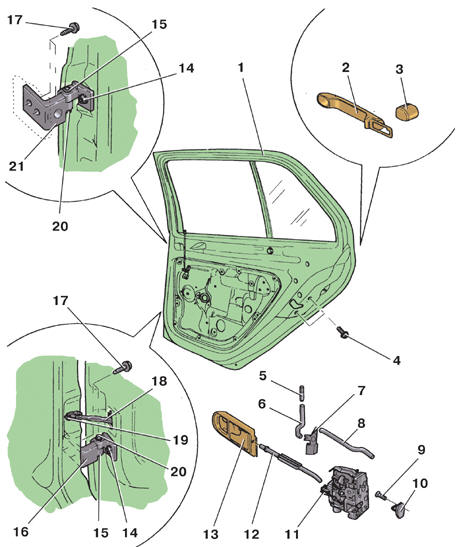

Детали задней двери
Детали задней двери
1 – дверь; 2 – наружная ручка; 3 – проставка; 4 – болт крепления замка двери; 5 – кнопка блокировки двери; 6 – тяга кнопки; 7 – промежуточный рычаг; 8 – промежуточная тяга; 9 – болт крепления защелки; 10 – защелка; 11 – замок; 12 – тяга внутренней ручки; 13 – внутренняя ручка; 14 – болт крепления петли к двери; 15 – ось петли двери; 16 – нижняя петля; 17 – болт крепления петли к стойке; 18 – ограничитель; 19 – болт крепления ограничителя; 20 – гайка оси; 21 – верхняя петля

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Сдвиньте защитный чехол и отсоедините колодки с проводами от стойки.

3. Отверните болт 19 крепления ограничителя (см. рис. Детали задней двери) к стойке.

4. Отверните гайки 20 крепления осей 15 обеих петель двери.

5. Приподнимите дверь, чтобы вывести оси 15 из петель, и снимите ее с автомобиля.

6. Установите дверь в обратном порядке.

Моменты затяжки, Н·м

Болт крепления ограничителя к стойке 33

Гайки крепления осей петель двери 30
