Daewoo Sens: Замена направляющих втулок клапанов - Двигатель МеМЗ-307 - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Замена направляющих втулок клапанов

1. Выпрессуйте изношенную направляющую втулку клапана с помощью оправки и молотка или под прессом (рис. 2.15.1).

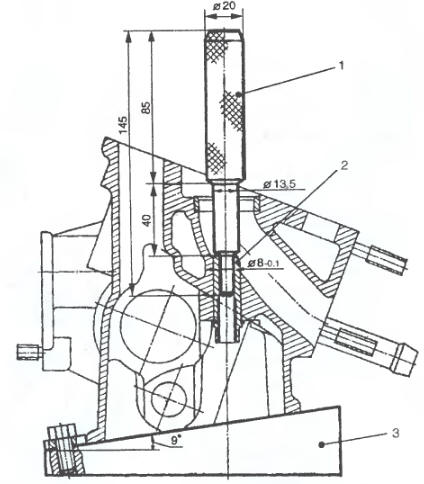

Рис. 2.15.1. Оправка для выпрессовки направляющей втулки клапана: 1 - оправка;
Рис. 2.15.1. Оправка для выпрессовки направляющей втулки клапана: 1 - оправка; 2 - втулка клапана; 3 - подставка.

2. Установить стопорное кольцо в канавку направляющей втулки. Нагреть головку до температуры 165- 175 °С и оправкой М9840-748 запрессовать в отверстие головки цилиндров новую направляющую втулку ремонтного размера (большую по наружному и меньшую по внутреннему диаметрам) до упора стопорного кольца в плоскость головки (рис. 2.15.2).

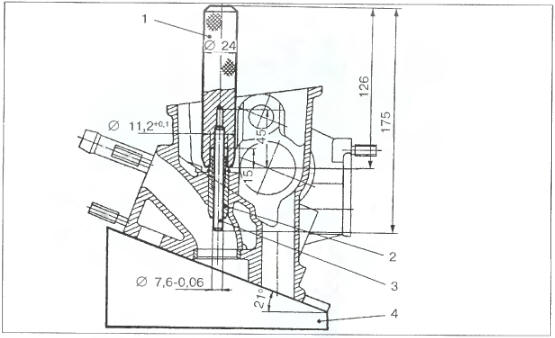

Рис. 2.15.2 Оправка М9840-748 для запрессовки направляющих втулок клапанов
Рис. 2.15.2 Оправка М9840-748 для запрессовки направляющих втулок клапанов

3. Перед запрессовкой окунуть направляющую втулку в моторное масло.

4. После запрессовки внутренний диаметр направляющей втулки развернуть до размера 7,992-8,01 мм для втулки впускного клапана; 7,966- 7,987 мм - для втулки выпускного клапана.

5. Проверить прямолинейность отверстия во втулке оправкой диаметром 7,976^°°°^ мм. Оправка должна свободно проходить на всю длину втулки. Отверстие должно иметь гладкую поверхность без рисок и за- диров.

    Шлифовка фасок головок клапанов
    1. Если на фасках головок клапанов имеются значительная выработка, раковины, небольшие участки прогара или другие повреждения, нарушающие плотность посадки клапана, то для их удаления прошлифовать ...

    Замена седла клапана
    1. При обнаружении ослабления посадки седла клапана, трещин или значительных обгаров седло подлежит замене. Выем седла произвести вырезанием на станке. Перед установкой нового седла ремонтного раз ...
