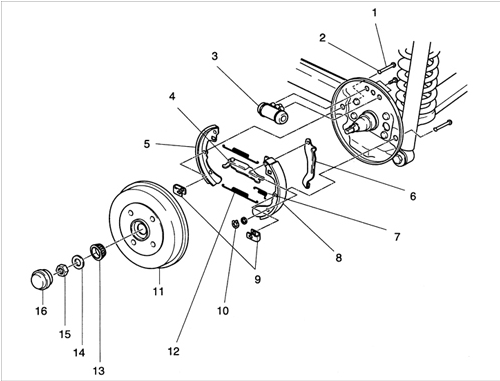

Тормозные колодки на задних барабанных тормозах
Тормозные колодки на задних барабанных тормозах 1 – стойка;
2 – болт;
3 – рабочий тормозной цилиндр;
4 – разжимная планка с рычагом;
5 – передняя тормозная колодка;
6 – рычаг привода стояночного тормоза;
7 – пружина антидребезга;
8 – задняя тормозная колодка;
9 – зажим;
10 – держатель;
11 – тормозной барабан;
12 – возвратная пружина;
13 – подшипник;
14 – шайба;
15 – гайка;
16 – пылезащитный колпачок.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите заднюю сторону автомобиля и закрепите на опорах.

2. Снимите задние колеса.

3. Снимите пылезащитный колпачок.

4. Маленьким зубилом отогните буртик и отверните гайку.

4. Маленьким зубилом отогните буртик и отверните гайку.

Предупреждение Соблюдайте осторожность, чтобы не повредить паз и резьбу на конце оси.

5. Снимите с оси тормозной барабан, шайбу и подшипники как узел в сборе. Если

5. Снимите с оси тормозной барабан, шайбу и подшипники как узел в сборе. Если трудно снять тормозной барабан, отведите тормозные колодки.

6. Снимите передний и задний зажимы тормозных колодок и с обратной стороны

6. Снимите передний и задний зажимы тормозных колодок и с обратной стороны тормозного щита удалите стойки поддержки тормозных колодок.

7. Снимите задние тормозные колодки в сборе.

7. Снимите задние тормозные колодки в сборе.

8. Отсоедините трос стояночного тормоза от задней тормозной колодки.

8. Отсоедините трос стояночного тормоза от задней тормозной колодки.

9. Отсоедините трубку от рабочего тормозного цилиндра.

10. Выверните болт крепления рабочего тормозного цилиндра.

11. Снимите пружину антидребезга.

12. Снимите разжимную планку после снятия возвратной пружины.

13. Снимите рычаг привода стояночного тормоза.

    Замена передних тормозных колодок - Установка
    ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите новый или восстановленный тормозной диск и закрепите его двумя винтами. 2. Установите держатель суппорта и закрепите его двумя болтами. Момент затяжки: 78102 Н•м ...

    Замена тормозных колодок на задних барабанных тормозах - Проверка
    ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте тормозные барабаны на отсутствие трещин, выемок или неравного износа. 2. При необходимости расточите или замените тормозной барабан. 3. Измерьте внутренний диам ...
