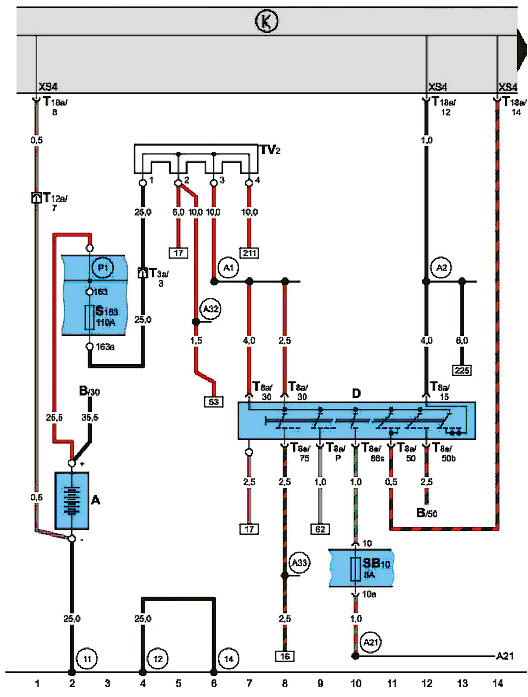

Skoda Fabia: Cхема электрооборудования автомобиля Skoda Fabia - 1 - Электросхемы - Инструкция по эксплуатации автомобиля Skoda FabiaCхема электрооборудования автомобиля Skoda Fabia - 1

Аккумуляторная батарея, выключатель зажигания, дополнительный блок предохранителей
Аккумуляторная батарея, выключатель зажигания, дополнительный блок предохранителей на аккумуляторной батарее, блок предохранителей

    Обозначения элементов в электросхемах
    ОБЩИЕ СВЕДЕНИЯ A – аккумуляторная батарея B – стартер C – генератор C1 – регулятор напряжения D – выключатель зажигания D2 – устройство считывания иммобилайзера (на выключателе зажигания) E1 – цен ...

    Cхема электрооборудования автомобиля Skoda Fabia - 2
    Коммутационное реле контакта X, дополнительный блок предохранителей на аккумуляторной батарее ...
