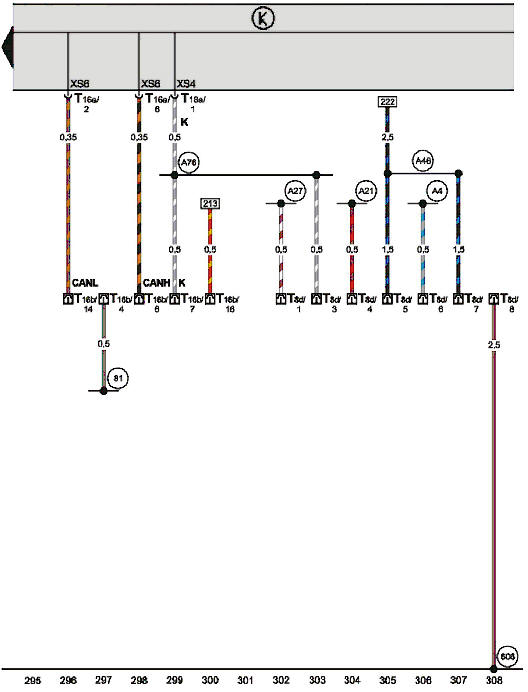

Skoda Fabia: Cхема электрооборудования автомобиля Skoda Fabia - 18 - Электросхемы - Инструкция по эксплуатации автомобиля Skoda FabiaCхема электрооборудования автомобиля Skoda Fabia - 18

Панель приборов, блок управления панелью приборов, контрольные лампы, выключатель
Панель приборов, блок управления панелью приборов, контрольные лампы, выключатель контрольной лампы стояночной тормозной системы, датчик уровня тормозной жидкости, датчик уровня охлаждающей жидкости, датчик уровня жидкости в бачке стеклоомывателей
