Daewoo Sens: Дроссельный патрубок - Двигатель МеМЗ-307 - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Дроссельный патрубок

Рис. 2.50.1. Дроссельный патрубок в сборе (для наглядности патрубок повернут

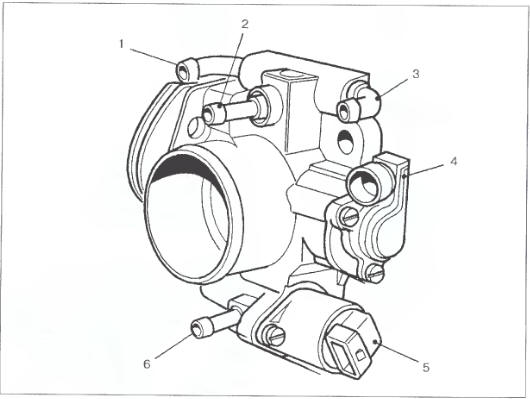

Рис. 2.50.1. Дроссельный патрубок в сборе (для наглядности патрубок повернут на 180°): 1 - штуцер подвода охлаждающей жидкости; 2 - штуцер системы вентиляции картера на холостом ходу; 3 - штуцер отвода охлаждающей жидкости; 4 - датчик положения дроссельной заслонки; 5 - регулятор холостого хода; 6 - штуцер продувки адсорбера.

Рис. 2.50.2. Узел дроссельного патрубка (для наглядности повернуто на 180°):

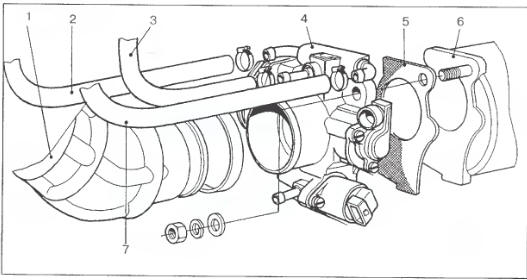

Рис. 2.50.2. Узел дроссельного патрубка (для наглядности повернуто на 180°): 1 - впускной воздушный шланг ресивера; 2 — шланг подвода охлаждающей жидкости; 3 - шланг системы вентиляции картера; 4 — дроссельный патрубок; 5 - прокладка; 6 - ресивер; 7 - шланг отвода охлаждающей жидкости.

    Воздушный фильтр
    Рис. 2.49.1. Воздушный фильтр. 1. Расфиксировать четыре пружинные защелки крепления крышки фильтра. 2. Подняв крышку, извлечь фильтрующий элемент и установить новый в гнездо корпуса. 3. Установит ...

    Снятие и очистка дроссельного патрубка
    Снятие 1. Отсоединить провода от клеммы «минус» аккумуляторной батареи. 2. Частично слить жидкость из системы охлаждения, обеспечив возможность снятия шлангов с дроссельного патрубка. 3. Отсоедини ...
