ОБЩИЕ СВЕДЕНИЯ

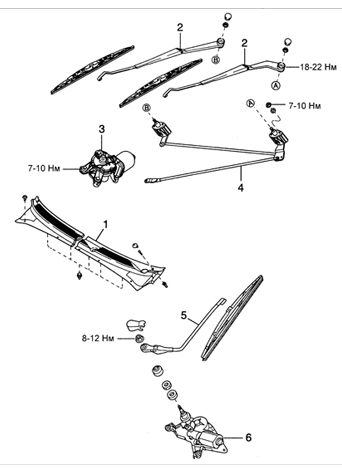

Стеклоочистители ветрового и заднего стекол 1 – решетка капота;
2 – рычаг стеклоочистителя ветрового стекла;
3 – двигатель стеклоочистителя ветрового стекла;
4 – тяги стеклоочистителя ветрового стекла;
5 – рычаг стеклоочистителя заднего стекла;
6 – двигатель стеклоочистителя заднего стекла.

Проверка частоты работы стеклоочистителя ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините разъем от двигателя стеклоочистителя.

2. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к контакту 4 разъема, а отрицательную клемму – к контакту 1.

3. Убедитесь, что двигатель стеклоочистителя работает на низкой частоте вращения.

4. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к контакту 4 разъема, а отрицательную клемму – к контакту 2.

5. Убедитесь, что двигатель стеклоочистителя работает на высокой частоте вращения.

Проверка автоматической остановки щеток в исходном состоянии ПОРЯДОК ВЫПОЛНЕНИЯ 1. Включите двигатель на низкой частоте вращения.

2. Отсоединив провод от контакта 1 разъема, остановите двигатель в любом положении, кроме исходного.

3. Соедините контакты 1 и 5 разъема.

4. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к контакту 4 разъема, а отрицательную клемму – к контакту 3.

5. Проверьте, что двигатель стеклоочистителя выключается в исходном положении щеток стеклоочистителя.

Регулировка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите рычаги стеклоочистителя на оси в исходном положении.

2. Наверните гайки крепления рычагов и затяните их требуемым моментом.

Момент затяжки: 18–22 Н•м

3. Установите крышки на гайки и проверьте работу стеклоочистителя ветрового стекла. Щетки стеклоочистителя должны остановиться в исходном положении на расстоянии 41 мм со стороны переднего пассажира и – 40 мм со стороны водителя.
