Карбюратор

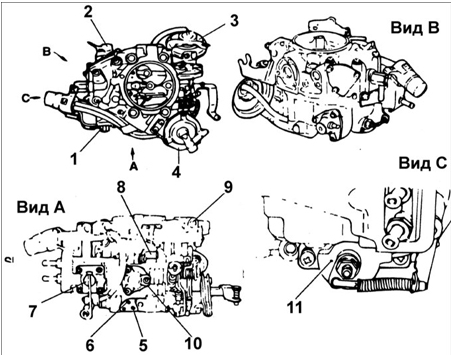

Карбюратор

1 – ускорительный насос;
2 – вспомогательный ускорительный насос;
3 – вакуумная камера;
4 – пусковое устройство;
5 – вакуумный патрубок;
6 – вакуумный патрубок распределителя зажигания;
7 – ускорительный насос;
8 – электромагнитный клапан принудительного холостого хода;
9 – камера пускового устройства;
10 – клапан системы повторного сжигания отработавших газов;
11 – датчик положения дроссельной заслонки.

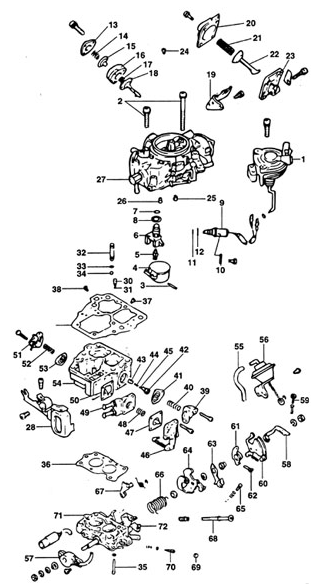

Компоненты карбюратора
Компоненты карбюратора

1 – пусковое устройство;
2 – винт;
3 – шпилька;
4 – поплавок;
5 – игольчатый клапан;
6 – гнездо игольчатого клапана;
7 – уплотнительное кольцо;
8 – гнездо;
9 – держатель;
10 – электромагнитный клапан принудительного холостого хода (SCSV);
11 – уплотнительное кольцо;
12 – уплотнительное кольцо;
13 – крышка;
14 – пружина;
15 – диафрагма;
16 – корпус;
17 – пружина;
18 – диафрагма;
19 – кронштейн;
20 – крышка;
21 – пружина;
22 – диафрагма;
23 – корпус;
24 – главный воздушный жиклер;
25 – первичный топливный жиклер холостого хода;
26 – вторичный топливный жиклер холостого хода;
27 – крышка поплавковой камеры;
28 – кронштейн;
29 – прокладка крышки поплавковой камеры;
30 – грузик;
31 – шарик;
32 – пробка;
33 – уплотнительное кольцо;
34 – шарик;
35 – винт;
36 – прокладка;
37 – первичный главный жиклер;
38 – вторичный главный жиклер;
39 – крышка;
40 – пружина;
41 – диафрагма;
42 – клапан обогащения топливной смеси;
43 – трубка обогащения топливной смеси;
44 – пружина;
45 – шарик;
46 – крышка ускорительного насоса;
47 – диафрагма;
48 – пружина;
49 – корпус;
50 – прокладка;
51 – крышка;
52 – пружина;
53 – диафрагма;
54 – корпус со смесительными камерами;
55 – вакуумный шланг;
56 – вакуумная камера;
58 – рычаг;
59 – регулировочный винт;
60 – рычаг дроссельной заслонки;
61 – толкатель клапана;
62 – винт регулировки частоты ускоренного холостого хода;
63 – свободный рычаг;
64 – опорная пластина;
65 – винт регулировки частоты холостого хода (SAS–2);
66 – пружина;
67 – вторичный рычаг;
68 – винт регулировки частоты холостого хода (SAS–1);
69 – пробка;
70 – винт регулировки качества топливной смеси (MAS);
71 – корпус карбюратора;
72 – винт регулировки частоты холостого хода (SAS–3).
