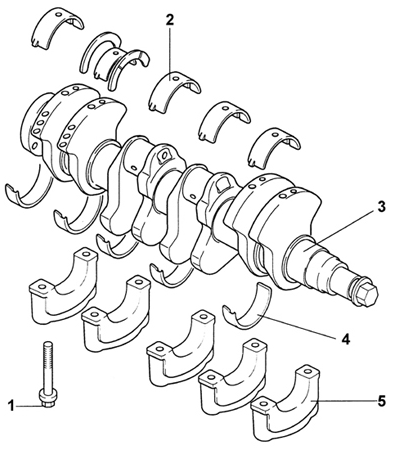

Коленчатый вал 1 – болт, 54–59 Н•м;
2 – коренной вкладыш;
3 – коленчатый вал;
4 – коренной вкладыш;
5 – крышка коренного подшипника коленчатого вала

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите зубчатый ремень, переднюю крышку, головку блока цилиндров, маховик и масляный поддон.

2. Снимите заднюю крышку блока цилиндров и заднее уплотнительное кольцо.

3. Промаркируйте крышки шатунов и шатуны в соответствии с номером цилиндра, в котором они установлены.

Предупреждение Отметьте шатуны и крышки шатунов так, чтобы при установке они заняли правильное положение и направление. При неправильной установке шатунов будет нарушена подача смазки в шатунные вкладыши, что приведет к их быстрому повреждению.

4. Проверните коленчатый вал двигателя так, чтобы поршни второго и третьего цилиндров установились в нижней мертвой точке и аналогичным образом промаркируйте шатуны и крышки шатунов.

5. Отверните гайки крепления крышки шатуна и легкими ударами пластикового молотка сбейте крышку.

6. Снимите крышку шатуна.

Предупреждение Для защиты шеек коленчатого вала оденьте на болты крепления крышек шатунов отрезки резиновой или пластмассовой трубки.

7. Деревянным бруском или ручкой молотка вытолкните поршень с шатуном из цилиндра.

Предупреждение Отметьте расположение и ориентацию крышек коренных подшипников коленчатого вала для того, чтобы в дальнейшем установить их на свои первоначальные места.

8. Выверните болты, снимите крышки коренных подшипников и коленчатый вал. Держите коренные вкладыши вместе с соответствующими крышками коренных подшипников коленчатого вала.
