Люк крыши

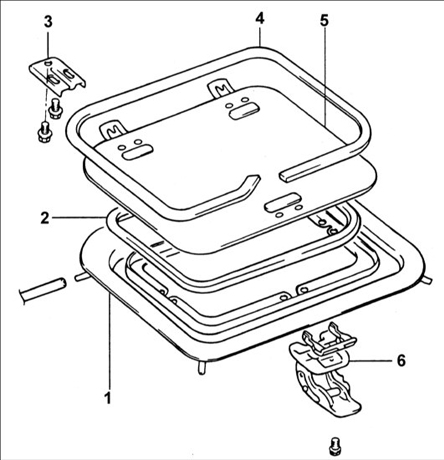

Люк крыши

1 – прокладка, выравнивающая верхнюю часть люка со стеклом;
2 – отделка люка со стеклом;
3 – шарнир люка;
4 – влагозащитное уплотнение;
5 – стеклянная панель люка;
6 – механизм открытия люка.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед снятием люка снимите следующие элементы:
– лампу с верхней консоли;
– солнцезащитные козырьки и внутреннее зеркало заднего вида;
– обивку передней стойки;
– ручку открытия люка.

2. Снимите узел светозащитной бленды со стекла люка.

2. Снимите узел светозащитной бленды со стекла люка.

3. Снимите стекло люка из шарнира рамы.

3. Снимите стекло люка из шарнира рамы.

4. Снимите дефлектор люка.

4. Снимите дефлектор люка.

5. Снимите рамку ручки люка и опорную плиту ручки.

5. Снимите рамку ручки люка и опорную плиту ручки.

6. Снимите шарнир рамы люка.

6. Снимите шарнир рамы люка.

7. Установка проводится в последовательности, обратной снятию.

7. Установка проводится в последовательности, обратной снятию.

8. При установке отделки люка убедитесь, что отсутствует зазор между отделкой

8. При установке отделки люка убедитесь, что отсутствует зазор между отделкой и потолком.
