Kia Rio: Общие сведения - Двигатели А3Е, А5D - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Общие сведения

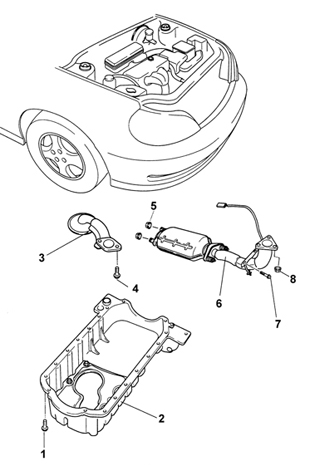

Масляный поддон
Масляный поддон 1 – болт, 7,8–11 Н•м;
2 – масляный поддон;
3 – сетчатый фильтр;
4 – болт;
7,8 – 11 Н•м;
5 – гайка, 37–52 Н•м;
6 – приемная выхлопная труба и каталитический нейтрализатор;
7 – болт, 37–52 Н•м;
8 – гайка, 37–52 Н•м

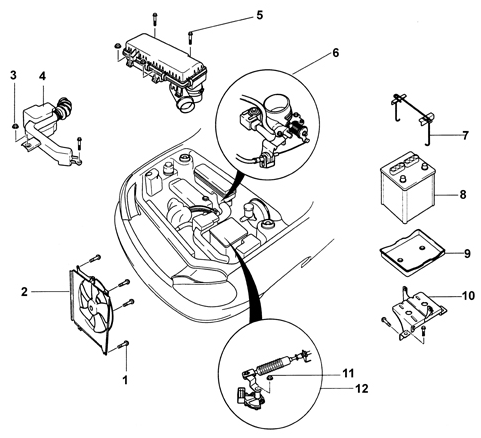

Элементы моторного отсека и двигателя
Элементы моторного отсека и двигателя 1 – болт, 7,8–11 Н•м;
2 – вентилятор радиатора;
3 – гайка, 7,8–11 Н•м;
4 – заборник свежего воздуха;
5 – болт, 7,8–11 Н•м;
6 – трос акселератора;
7 – зажим аккумуляторной батареи;
8 – аккумуляторная батарея;
9 – опора аккумуляторной батареи;
10 – кронштейн аккумуляторной батареи;
11 – гайка, 31,4–46,1 Н•м;
12 – трос управления

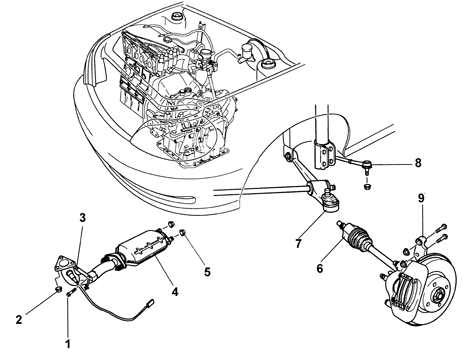

Поворотный кулак, приводной вал и каталитический нейтрализатор
Поворотный кулак, приводной вал и каталитический нейтрализатор 1 – болт, 37–52 Н•м;
2 – гайка, 37–52 Н•м;
3 – кронштейн;
4 – приемная выхлопная труба и каталитический нейтрализатор;
5 – гайка, 53–64 Н•м;
6 – приводной вал;
7 – шаровой шарнир нижнего поперечного рычага передней подвески;
8 – шаровой шарнир наконечника рулевой тяги;
9 – поворотный кулак

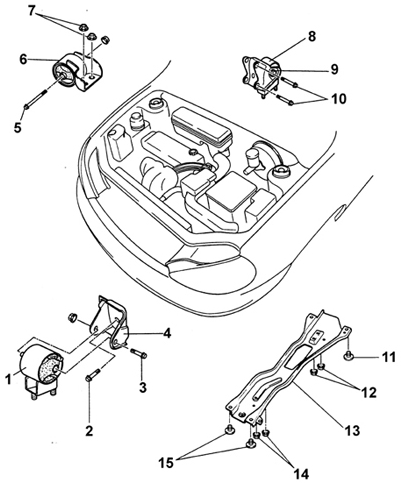

Опоры силового агрегата
Опоры силового агрегата 1 – резиновая опора №2 силового агрегата;
2 – болт, 37–52 Н•м;
3 – болт, 66–93 Н•м;
4 – кронштейн опоры силового агрегата;
5 – болт, 37–49 Н•м;
6 – резиновая опора №3 силового агрегата;
7 – гайка, 60–85 Н•м;
8 – резиновая опора №1 силового агрегата;
9 – болт, 66–93 Н•м;
10 – болт, 43–54 Н•м;
11 – гайка, 71–93 Н•м;
12 – гайка, 37–52 Н•м;
13 – нижняя балка;
14 – гайка, 37–52 Н•м;
15 – гайка, 71–93 Н•м

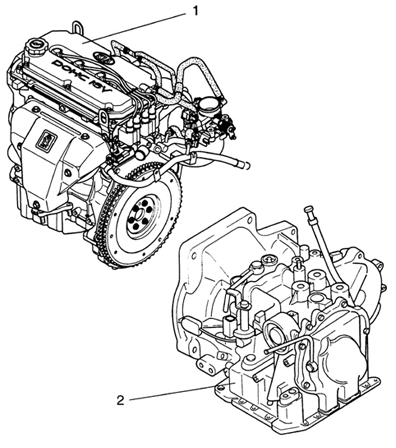

Коробка передач (2) и двигатель (1)
Коробка передач (2) и двигатель (1)

    Двигатели А3Е, А5D - Снятие
    ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провода от аккумуляторной батареи 2. Снимите аккумуляторную батарею и опору батареи. 3. Слейте охлаждающую жидкость из системы охлаждения. 4. Снимите заборник с ...
