Расположение элементов тормозной системы без ABS на автомобиле

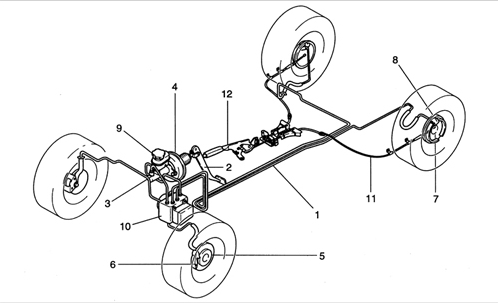

Расположение элементов тормозной системы без ABS на автомобиле 1 – трубка магистрали высокого давления тормозной системы;
2 – педаль тормоза;
3 – главный тормозной цилиндр;
4 – вакуумный усилитель тормозов;
5 – передний дисковый тормозной механизм;
6 – суппорт;
7 – задний барабанный тормозной механизм;
8 – рабочий тормозной цилиндр;
9 – пополнительный бачок;
10 – блок гидравлического управления;
11 – трос стояночного тормоза;
12 – рычаг стояночн

На автомобилях используется рабочая тормозная система с гидравлическим приводом.

Система работает следующим образом:       – педаль тормоза связана с главным тормозным цилиндром;
      – когда педаль нажимается, жидкость под давлением от главного тормозного цилиндра по металлическим трубкам и гибким шлангам передается к передним и задним тормозным механизмам;
      – рабочие тормозные цилиндры представляют собой гидравлические модуляторы, которые преобразовывают давление жидкости, создаваемое в главном тормозном цилиндре в перемещение элементов тормозного механизма;
      – передние и задние поршни суппорта тормоза перемещаются и за счет трения о тормозные диски и барабаны обеспечивают требуемое замедление автомобиля;
      – при отпускании педали тормоза давление в системе уменьшается.

Тормозные колодки и поршни возвращаются к нейтральному или исходному положению и торможение прекращается.

При уменьшении уровня тормозной жидкости датчик уровня жидкости в главном тормозном цилиндре включает контрольную лампу в комбинации приборов. Если контрольная лампа горит, в первую очередь проверьте, что стояночный тормоз отпущен, так как лампа указывает на пониженный уровень жидкости и затянутый стояночный тормоз.
