Skoda Fabia: Органы управления
Органы управления

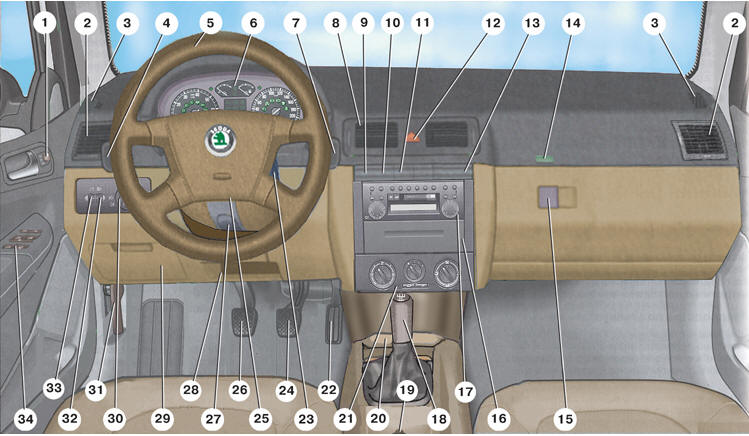

1 – ручка электропривода наружного зеркала заднего вида; 2 – боковое сопло; 3 –
решетка обдува ветрового стекла; 4 – рычаг переключателя указателей поворота и света
фар; 5 – рулевое колесо; 6 – комбинация приборов; 7 – рычаг переключателя очистителей
и омывателей стекол; 8 – центральное сопло; 9 – переключатель подогрева сиденья
водителя; 10 – выключатель обогрева заднего стекла; 11 – выключатель антипробуксовочной
системы (ASR); 12 – выключатель аварийной сигнализации; 13 – переключатель подогрева
сиденья переднего пассажира; 14 – подушка безопасности переднего пассажира; 15 –
вещевой ящик; 16 – дополнительный вещевой ящик; 17 – радиомагнитола; 18 – рычаг
переключения передач; 19 – рычаг стояночного тормоза; 20 – пепельница; 21 – панель
управления отопителем; 22 – педаль акселератора; 23 – выключатель (замок) зажигания;
24 – педаль тормоза; 25 – выключатель звукового сигнала, подушка безопасности водителя;
26 – педаль сцепления; 27 – рукоятка регулировки рулевой колонки; 28 – ниша для
документов; 29 – вещевой ящик со стороны водителя; 30 – центральный переключатель
света; 31 – ручка привода замка капота; 32 – переключатель корректора фар; 33 –
переключатель подсветки приборов; 34 – боковая консоль управления центральным замком
и электроприводом стеклоподъемника
