Kia Rio: Передняя дверь
ОБЩИЕ СВЕДЕНИЯ

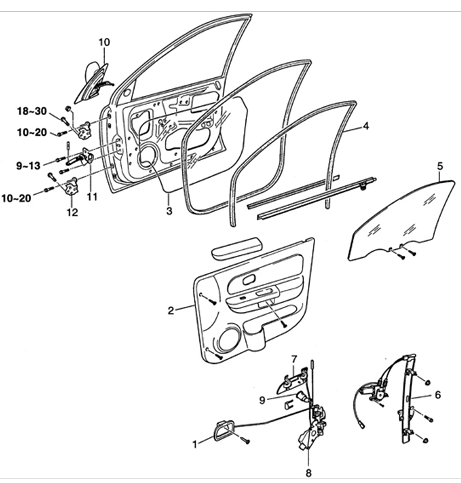

Передняя дверь
1 – внутренняя ручка открытия двери;
2 – обивка двери;
3 – пылевлагозащитная пленка;
4 – направляющий уплотнитель стекла;
5 – стекло;
6 – стеклоподъемник;
7 – наружная ручка открытия двери;
8 – замок двери;
9 – цилиндр замка двери;
10 – наружное зеркало заднего вида;
11 – ограничитель открытия двери;
12 – шарнир двери.
Дверь крепится к кузову автомобиля двумя шарнирами и ограничителем открывания двери. Ограничитель открывания двери ограничивает величину открытия двери.
Полое резиновое уплотнение двери установлено на выступе двери и предотвращает проникновение влаги и пыли между дверью и кузовом.
Замок двери тягами соединен с наружной и внутренней ручками открытия двери.
Стеклоподъемник с электрическим приводом состоит из механизма стеклоподъемника с закрепленным на нем стеклом.
Ударная пластина замка двери может быть отрегулирована для надежного и мягкого закрытия двери.
