Skoda Fabia: Передняя дверь - Замена уплотнителей

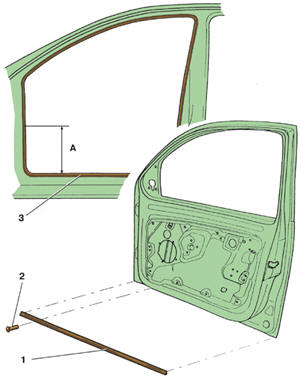

Установка уплотнителей передних дверей
1 – нижний уплотнитель двери; 2 – пистон; 3 – уплотнитель проема; А – 300 мм
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Для замены нижнего уплотнителя 1 (см. рис. Установка уплотнителей передних дверей) двери выньте пистоны 2 из панели двери и снимите уплотнитель 1. 2. Установите новый уплотнитель в обратном порядке.
3. Для замены уплотнителя 3 проема двери снимите соответствующую накладку, а затем уплотнитель. 4. Новый уплотнитель начинайте устанавливать с верхней части проема. При этом стык уплотнителя должен находиться на передней стойке кузова на расстоянии А = 300 мм от порога.
