ОБЩИЕ СВЕДЕНИЯ

На автомобилях устанавливается вспомогательная система безопасности (SRS –

На автомобилях устанавливается вспомогательная система безопасности (SRS – Supplemental Restrain System) более известная как подушки безопасности. Система состоит из датчиков, установленных с передней стороны автомобиля, подушек безопасности и блока управления и диагностики. На автомобиле установлена система подушек безопасности типа HAE-3. Система может устанавливаться в различных исполнениях DAB + 2BPT, DAB + PAB + 2BPT, DAB + PAB + 2BPT + 2FSAB (DAB – подушка безопасности водителя, PAB – подушка безопасности переднего пассажира, BPT - натяжитель ремня безопасности, FSAB – боковая подушка безопасности).

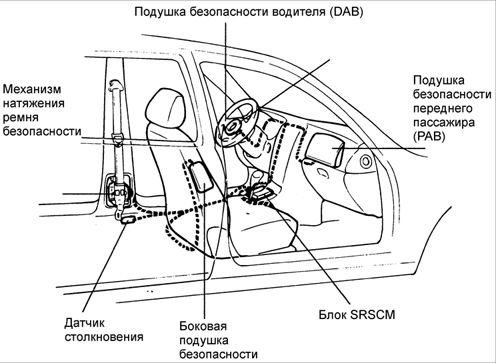

SRS состоит из:       – воздушной камеры со стороны водителя, расположенной в центре рулевого колеса и содержащей свернутую подушку и блок газогенератора;
      – воздушной камеры со стороны переднего пассажира, расположенной в панели приборов и содержащей свернутую подушку и блок газогенератора;
      – боковых воздушных камер расположенных в спинках водителя и переднего пассажира и содержащих свернутые подушки и блок газогенератора.

Блок управления SRSCM расположен на полу автомобиля под радиатором отопителя и контролирует систему подушек безопасности и включает в себя:       – акселерометр, который определяет замедление автомобиля;
      – спиральный провод (пружину), расположенный в рулевой колонке;
      – электрические цепи и разъемы;
      – коленный буфер расположенный под рулевой колонкой.

Спиральный провод передает сигнал независимо от положения рулевого колеса.

Момент столкновения блок SRSCM определяет на основании информации от акселерометра, который постоянно контролирует ускорение автомобиля.

Разворачивание подушки безопасности происходит при лобовом или почти лобовом столкновении с умеренным или большим усилием.

Пиротехнический газогенератор преобразует управляющий электрический сигнал в сигнал поджига, в результате чего разлагается порошок, надувая мешок подушки безопасности.

Для обслуживания подушек безопасности или компонентов SRS должен допускаться только специально обученный персонал. При обслуживании SRS необходимо проявлять чрезвычайную осторожность, чтобы избежать травмирования персонала при несанкционированном развертывании подушек безопасности водителя или переднего пассажира.
