Skoda Felicia: Поперечный и продольный разрез двигателя - Ремонт без извлечения из автомобиля бензинового двигателя 1.3 л - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Поперечный и продольный разрез двигателя

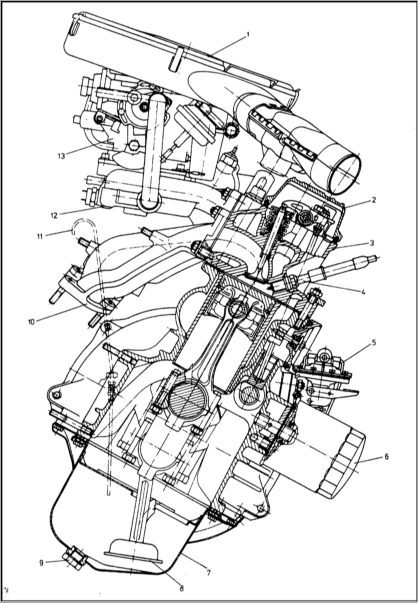

Поперечный разрез двигателя 1 — Корпус воздушного фильтра 2 — Крышка головки
Поперечный разрез двигателя 1 — Корпус воздушного фильтра 2 — Крышка головки цилиндров 3 — Головка цилиндров 4 — Свеча зажигания 5 — Топливный насос 6 — Масляный фильтр 7 — Поддон картера 8 — Маслозаборник с сетчатым фильтром 9 — Сливная пробка 10 — Выпускной коллектор 11 — Полнопоточный масляный фильтр 12 — Впускной трубопровод 13 — Карбюратор

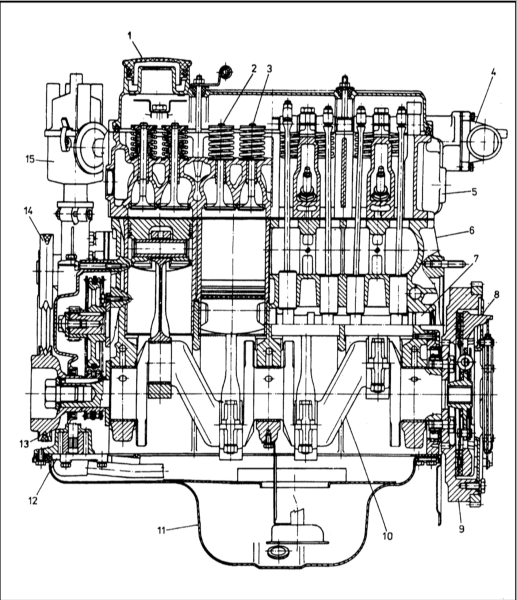

Продольный разрез двигателя 1 — Крышка заливной горловины 2 — Впускной клапан
Продольный разрез двигателя 1 — Крышка заливной горловины 2 — Впускной клапан 3 — Выпускной клапан 4 — Корпус термостата 5 — Головка цилиндров 6 — Блок цилиндров 7 — Распределительный вал 8 — Сборка сцепления 9 — Маховик 10 — Коленчатый вал 11 — Поддон картера 12 — Масляный насос 13 — Шкив коленчатого вала 14 — Шкив водяного насоса 15 — Распределитель зажигания

    Правила пользования материалом Главы
    Данная Часть Главы посвящена ремонту бензинового двигателя 1.3 л, не связанному с извлечением его из автомобиля (in situ). Описание большей части рассматриваемых процедур составлено, исходя из пред ...
