ОБЩИЕ СВЕДЕНИЯ

Потолок

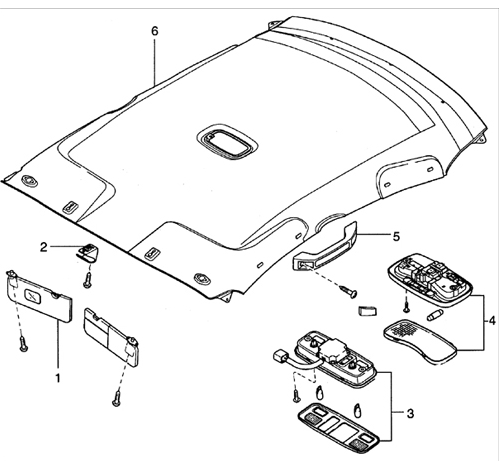

Потолок 1 – солнцезащитный козырек;
2 – центральный держатель;
3 – передний фонарь внутреннего освещения салона;
4 – фонарь внутреннего освещения салона;
5 – ручка;
6 – потолок.

Потолок выполнен из ткани и служит декоративной и защитной прослойкой между пассажирами и крышей автомобиля.

Между потолком и крышей автомобиля установлены пластины звуко- и теплоизоляции.

В центре потолка установлен фонарь внутреннего освещения салона. Потолок и пластины звуко- и теплоизоляции можно заменять.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Выверните два винта крепления солнцезащитных козырьков.

2. Снимите солнцезащитные козырьки и центральный держатель солнцезащитных козырьков.

3. Снимите декоративные заглушки и выверните винты крепления боковых ручек.

4. Снимите три боковых ручки.

4. Снимите три боковых ручки.

5. Снимите рассеиватель с фонаря освещения салона.

6. Снимите лампочку.

7. Выверните два винта крепления фонаря освещения салона.

8. Отсоедините электрический разъем и снимите фонарь освещения салона

8. Отсоедините электрический разъем и снимите фонарь освещения салона 9. Снимите обивку передней, средней и задней стоек.

10. Снимите семь фиксаторов.

11. Снимите потолок и пластины теплоизоляции.

11. Снимите потолок и пластины теплоизоляции.

Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте, что пластины звуко- и теплоизоляции должным образом установлены в потолке.

2. Дальнейшая установка проводится в последовательности, обратной снятию.
