Противотуманные фары/фонари
Противотуманные фары/фонари

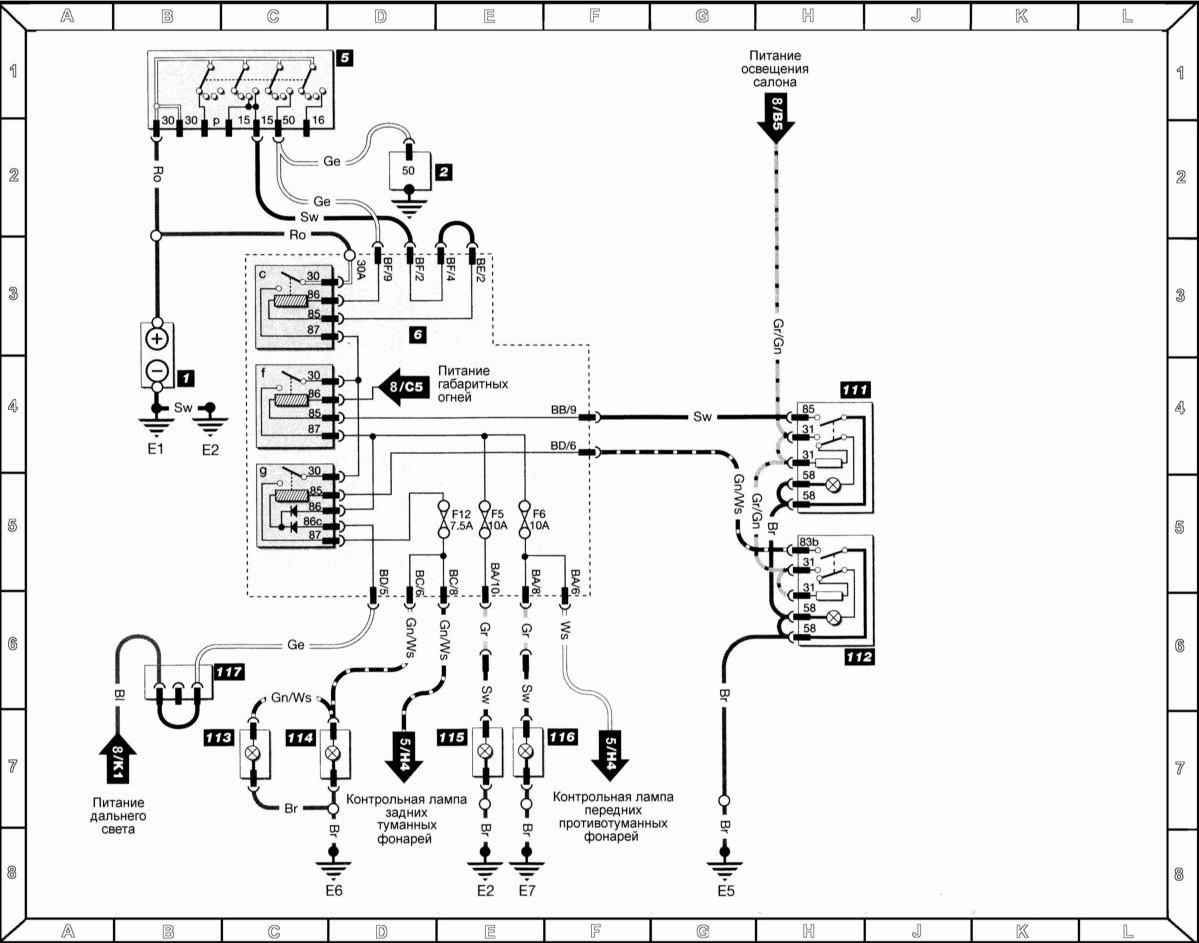

Обозначение компонентов 1 — Батарея 2 — Стартер 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей с = реле контакта “Х” f = реле передних противотуманных фар g = реле задних противотуманных фонарей 111 — Выключатель передних противотуманных фар 112 — Выключатель задних противотуманных фонарей 113 — Правый задний противотуманный фонарь 114 — Левый задний противотуманный фонарь 115 — Правая передняя противотуманная фара 116 — Левая передняя противотуманная фара 117 — 3-контактный разъем Обозначения цвета изоляции электропроводки Ws — Белый Sw — Черный Ro — Красный Br — Коричневый Gn — Зеленый Vi — Фиолетовый Bl — Синий Gr — Серый Li — Лиловый Ge — Желтый Or — Оранжевый
