Skoda Fabia: Проверка герметичности системы охлаждения - Система охлаждения - Инструкция по эксплуатации автомобиля Skoda FabiaSkoda Fabia: Проверка герметичности системы охлаждения

Радиатор системы охлаждения

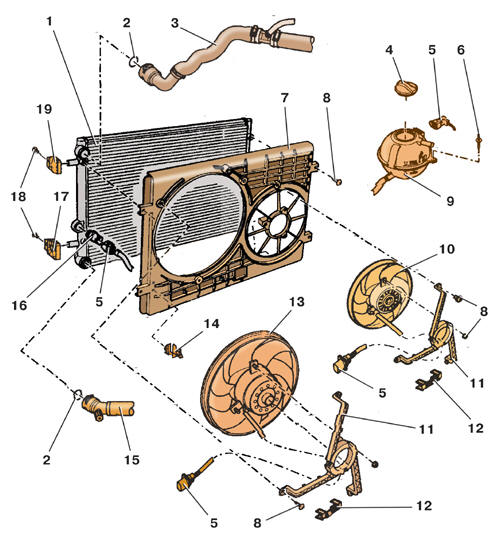

Радиатор системы охлаждения
1 – радиатор; 2 – уплотнительное кольцо; 3 – подводящий шланг радиатора; 4 – крышка расширительного бачка; 5 – соединительная колодка; 6 – шпилька; 7 – кожух вентилятора; 8 – винт; 9 – расширительный бачок; 10 – дополнительный вентилятор; 11 – кронштейн вентилятора; 12 – держатель проводов; 13 – вентилятор; 14 – кронштейн; 15 – отводящий шланг радиатора; 16 – датчик включения вентилятора; 17 – нижняя опора радиатора; 18 – болт; 19 – верхняя опора радиатора

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Пустите двигатель и прогрейте его до рабочей температуры.

2. Снимите крышку 4 (см. рис. Радиатор системы охлаждения) расширительного бачка 9.

Предупреждение На прогретом двигателе система находится под давлением, поэтому накройте пробку тряпкой и снимайте ее вытянутой рукой.

3. Установите на горловину расширительного бачка 1 тестер 2, представляющий собой

3. Установите на горловину расширительного бачка 1 тестер 2, представляющий собой ручной поршневой насос с манометром.

4. Повысьте насосом тестера 2 давление в системе охлаждения до 0,1 мПа и подождите 10 мин.

5. Если избыточное давление в системе снижается в течение указанного времени, значит, система негерметична. Найдите места утечек охлаждающей жидкости и устраните течь.
