Kia Rio: Радиатор - Система охлаждения - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Радиатор

Последовательность снятия радиатора

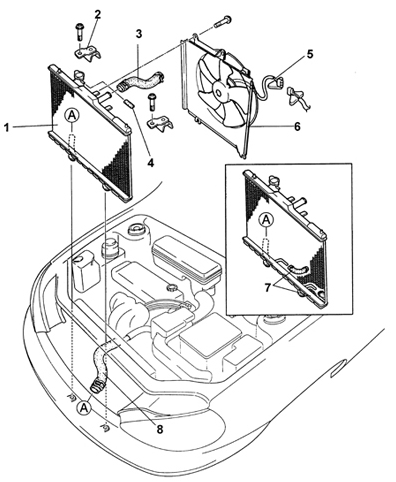

Последовательность снятия радиатора 1 – радиатор;
2 – кронштейн радиатора;
3 – шланг радиатора;
4 – шланг расширительного бачка;
5 – разъем вентилятора радиатора;
6 – вентилятор радиатора;
7 – шланг масляного радиатора;
8 – шланг радиатора.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите заборник свежего воздуха.

3. Слейте охлаждающую жидкость в подходящий контейнер.

4. Снимите все детали в последовательности, показанной на рисунке.

Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте радиатор на отсутствие трещин, повреждений и отсутствия утечек.

2. Проверьте на отсутствие погнутых пластин радиатора. При необходимости, используя расческу, выпрямите платины.

3. Проверьте состояние входного и выходного патрубков радиатора.

Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установка проводится в последовательности, обратной снятию.

2. Подсоедините провод к отрицательной клемме аккумуляторной батареи.

3. Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.

4. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
