1. Снять ось коромьюел и коромысла (п. 2.8).

2. Снять ведомый шкив распределительного вала (п. 2.6.14—2.6.16).

3. Вынуть распределительный вал из головки цилиндров в сторону маховика.

Вал тщательно промыть и протереть.

4. Провести замеры профиля кулачка, шеек распределительного вала и опорных гнезд в головке цилиндров, определить зазоры и проверить биение (рис. 2.9.1). Сравнить с допустимыми (п. 2.59).

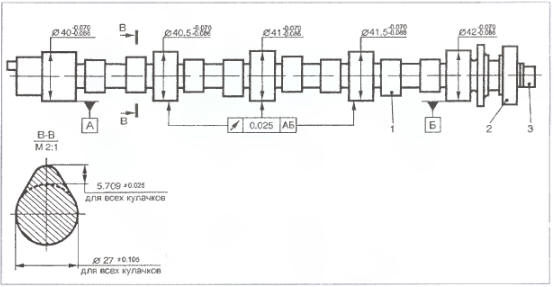

Рис. 2.9.1. Вал распределительный.

5. При износе вершин кулачков заполировать их профили.

6. Забоины и заусенцы зубчатого шкива распределительного вала тщательно зачистить и заполировать.

7. Установку распределительного вала проводить в обратной последовательности.

8. Смазать рабочую кромку манжеты, оправку М9840-770 и шейки распределительного вала - моторным маслом, (рис. 2.9.2.) Установить оправку в гнездо головки цилиндров со стороны задней крышки головки цилиндров и, проталкивая оправку совместно с распределительным валом в гнезда головки цилиндров, установить распределительный вал в головку.

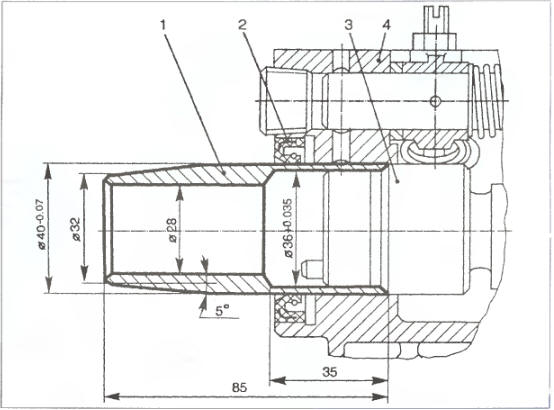

Рис. 2.9.2. Установка распределительного вала в головку цилиндров: 1 - оправка М9840-770; 2 - манжета; 3 - распределительный вал; 4 - головка цилиндров

9. Установить ось коромысел и коромысла, смазав их моторным маслом.

10. Установить заднюю крышку и кронштейн крепления модуля зажигания и проверить осевой разбег распределительного вала, который должен быть 0,1-0,5 мм.

11. Установить на распределительный вал ведомый шкив (п. 2.6.22- 2.6.24).
