ОБЩИЕ СВЕДЕНИЯ

Ремни безопасности

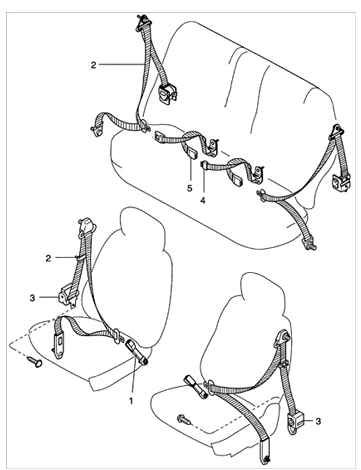

Ремни безопасности 1 – передний фиксатор крепления ремня;
2 – плечевой ремень переднего сиденья;
3 – натяжитель ремня безопасности;
4 – язычок центрального ремня безопасности заднего сиденья;
5 – фиксатор крепления ремня безопасности заднего сиденья.

Система ремней безопасности состоит из пяти ремней. Ремни безопасности водителя и боковых пассажиров имеют трехточечное крепление. Поясные ремни безопасности задних пассажиров имеют двухточечное крепление.

Ремни безопасности водителя оборудованы сигнализацией, которая предупреждает водителя зажиганием контрольной лампы в комбинации приборов и звуковым сигналом. Предупреждение автоматически прекращается приблизительно через 60 с. Ремни безопасности пассажиров не оборудованы сигнализацией.

Натяжители ремней безопасности закреплены на кузове.

Снятие Предупреждение Механизм предварительного натяжения срабатывает только один раз, после чего его необходимо заменить.

Не пытайтесь снимать или ремонтировать механизм предварительного натяжения ремня безопасности. Если механизм работает со сбоями, замените его.

Исключите попадание воды или масла в механизм предварительного натяжения ремня безопасности. В противном случае замените механизм.

Подсоедините провод к отрицательной клемме аккумуляторной батареи только после правильной установки механизма предварительного натяжения ремня безопасности.

Снятие предварительного натяжителя ремня безопасности проводите в следующем порядке:       – выключите зажигание;
      – отсоедините провод от отрицательной клеммы аккумуляторной батареи;
      – подождите приблизительно 1 мин;
      – отсоедините разъем газогенератора;
      – выверните винт крепления натяжителя ремня безопасности.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Выверните один болт из верхнего кронштейна и снимите кронштейн.

2. Медленно отпустите ремень до втягивания его инерционным натяжителем ремня

2. Медленно отпустите ремень до втягивания его инерционным натяжителем ремня безопасности насколько возможно.

3. Потянув снимите крышку, закрывающую анкерный болт верхнего крепления ремня безопасности.

4. Выверните один анкерный болт.

4. Выверните один анкерный болт.

5. Снимите нижнюю панель отделки центральной стойки.

6. Выверните один болт и один винт и снимите инерционный натяжитель ремня

6. Выверните один болт и один винт и снимите инерционный натяжитель ремня безопасности.

Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте состояние фиксатора крепления ремня безопасности.

2. Проверьте состояние скобы верхнего крепления ремня безопасности.

3. Снимите нижнюю панель отделки центральной стойки.

4. Визуально проверьте состояние натяжителя ремня безопасности.

5. Установите нижнюю панель отделки центральной стойки.

6. Вытяните ремень безопасности и проверьте плавность его хода.

7. Если при вытягивании происходит заклинивание ремня, замените его.

8. Проверьте надежность крепления ремня фиксатором.

9. Нажмите на кнопку фиксатора и убедитесь, что язычок легко выходит из фиксатора.

10. Проверьте систему предупредительной сигнализации, которая предупреждает водителя зажиганием контрольной лампы в комбинации приборов и звуковым сигналом.

Установка ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите инерционный натяжитель ремня безопасности и закрепите его одним

1. Установите инерционный натяжитель ремня безопасности и закрепите его одним болтом и винтом.

Момент затяжки: 40–55 Н•м Предупреждение При установке натяжителя ремня безопасности не перекручивайте ремень и исключите образование петель. Неправильно установленный ремень не способен защитить пассажира при несчастном случае. Перекрученный ремень изменяет распределение сил возникающих при внезапном замедлении автомобиля.

2. Установите направляющую ремня.

2. Установите направляющую ремня.

3. Установите верхнюю панель отделки центральной стойки.

4. Установите нижнюю панель отделки центральной стойки.

5. Вверните анкерный болт.

5. Вверните анкерный болт.

Момент затяжки: 40–55 Н•м 6. Установите крышку анкерного болта.

7. Вверните один болт крепления кронштейна ремня безопасности.

7. Вверните один болт крепления кронштейна ремня безопасности.

Момент затяжки: 40–55 Н•м
