ОБЩИЕ СВЕДЕНИЯ

Стартер

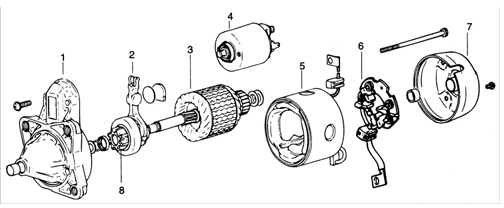

Стартер 1 – передняя крышка;
2 – рычаг;
3 – ротор;
4 – тяговое реле;
5 – статор с катушками;
6 – щеткодержатель со щетками;
7 – задняя крышка;
8 – обгонная муфта.

Разборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Выверните гайку с клеммы М.

2. Снимите провод статора с клеммы М.

2. Снимите провод статора с клеммы М.

Предупреждение При наличии прокладок между тяговым реле и корпусом стартера, соберите и отложите их в сторону.

3. Выверните два винта и снимите тяговое реле.

3. Выверните два винта и снимите тяговое реле.

4. Снимите пружину плунжера тягового реле.

4. Снимите пружину плунжера тягового реле.

5. Отсоедините плунжер от рычага и снимите плунжер.

5. Отсоедините плунжер от рычага и снимите плунжер.

6. Выверните шпильки крепления задней крышки. Снимите переднюю крышку с

6. Выверните шпильки крепления задней крышки. Снимите переднюю крышку с двигателя стартера. При наличии снимите с двигателя планетарную передачу.

7. Снимите рычаг.

7. Снимите рычаг.

8. Трубчатой оправкой сбейте фиксатор стопорного кольца.

8. Трубчатой оправкой сбейте фиксатор стопорного кольца.

9. Снимите стопорное кольцо.

10. Снимите фиксатор стопорного кольца и обгонную муфту.

10. Снимите фиксатор стопорного кольца и обгонную муфту.

11. Выверните два винта и снимите заднюю крышку со щеткодержателем.

12. Извлеките ротор из статора.

13. Снимите шайбы с вала ротора.

13. Снимите шайбы с вала ротора.

Сборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите ранее снятые шайбы на вал ротора.

2. Установите ротор в корпус статора.

3. Установите щеткодержатель в заднюю крышку и закрепите винтами.

3. Установите щеткодержатель в заднюю крышку и закрепите винтами.

Момент затяжки: 2,4–4,4 Н•м 4. Установите обгонную муфту и фиксатор стопорного кольца на вал ротора.

5. Установите стопорное кольцо в канавку вала ротора.

5. Установите стопорное кольцо в канавку вала ротора.

6. Установите фиксатор стопорного кольца на стопорное кольцо.

6. Установите фиксатор стопорного кольца на стопорное кольцо.

7. Установите рычаг.

7. Установите рычаг.

8. При наличии установите планетарную передачу.

9. Установите переднюю крышку.

10. Со стороны задней крышки установите и вверните шпильки.

10. Со стороны задней крышки установите и вверните шпильки.

Момент затяжки: 3,8–7,1 Н•м

11. Вставьте плунжер в рычаг.

11. Вставьте плунжер в рычаг.

12. Вставьте пружину тягового реле.

12. Вставьте пружину тягового реле.

13. Установите тяговое реле и закрепите винтами.

Момент затяжки: 4,1–7,6 Н•м 14. Подайте напряжение аккумуляторной батареи к клемме S и корпусу тягового реле и проверьте, что плунжер выдвигается наружу и останавливается.

15. Измерьте зазор между фиксатором стопорного кольца и фланцем передней

15. Измерьте зазор между фиксатором стопорного кольца и фланцем передней крышки.

Зазор: 2,0 мм Предупреждение Не подавайте напряжение аккумуляторной батареи на тяговое реле в течение более 10 с.

16. Если зазор отличается от требуемого, отрегулируйте его, увеличивая или

16. Если зазор отличается от требуемого, отрегулируйте его, увеличивая или уменьшая число прокладок между тяговым реле и передней крышкой.

17. Подсоедините провод катушки статора к клемме М тягового реле.
