Daewoo Sens: Ресивер - Двигатель МеМЗ-307 - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Ресивер

При снятии и установке ресивера руководствоваться п. 2.50 и 2.51.

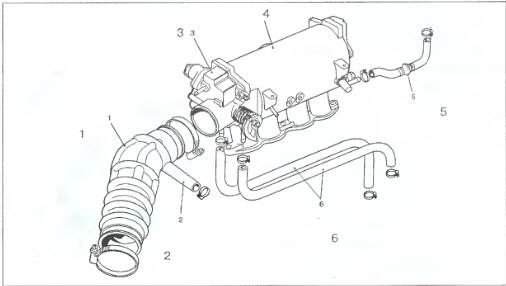

Рис. 2.52.1. Узел ресивера: 1 - впускной воздушный шланг ресивера; 2 - патрубок
Рис. 2.52.1. Узел ресивера: 1 - впускной воздушный шланг ресивера; 2 - патрубок шланга вентиляции картера двигателя; 3 — дроссельный патрубок; 4 - ресивер; 5 - шланг вакуумного усилителя тормозов; 6 - шланги системы охлаждения двигателя.

    Впускной коллектор
    Рис. 2.51.1. Узлы подачи воздуха и топлива СРВТ: 1 - регулятор холостого хода; 2 - прокладка дроссельного патрубка; 3 - датчик абсолютного давления и температуры воздуха, 4 - ресивер; 5 - крышка ...

    Снятие системы випуска отработавших газов
    Компоненты системы: - выпускной коллектор двигателя; - приемные трубы глушителя; - нейтрализатор; - резонатор; - глушитель с трубами. Рис. 2.53.1. Детали системы отработавших газов: 1 - коллектор ...
