Daewoo Sens: Шестерни
Не допускаются повреждения или чрезмерный износ зубьев. Особое внимание обратить на состояние торцов зубьев на венцах синхронизаторов.
На венцах синхронизаторов шестерен и шлицах муфт сколы зубьев не допускаются.
Контакты венцов синхронизатора шестерен и шлицы муфт должны иметь форму трапеции с большим основанием, расположенным на наружном торце, или прямоугольную форму.
Пятно контакта зацепления зубьев шестерен должно располагаться по всей рабочей поверхности, которая должна быть гладкой и без следов износа и наволакиваний металла.
Шестерни заменить, если наволакивание металла имеется на 15 % поверхности хотя бы на двух зубьев.
Примечание. Шестерни главной передачи меняются только комплектом — ведомая и ведущая, замена одной шестерни не допускается.
Монтажный зазор между валом- шестерней и внутренним диаметром шестерни четвертой передачи должен быть 0,05...0,095 мм, предельный зазор в эксплуатации - не более 0,120 мм.
Монтажный зазор между внутренними диаметрами шестерен второй, третьей, пятой и первой передач, игольчатыми подшипниками и валом должен быть0,01 ...0,05мм, предельный зазор - не более 0,07 мм.
При износах, превышающих допустимые пределы, шестерни или вал заменить.

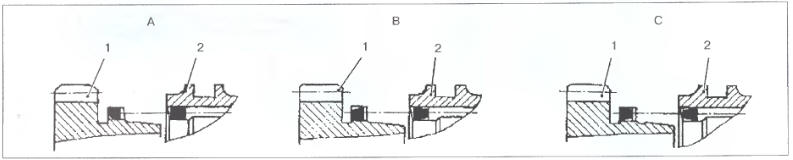

Рис. 4.2.31. Контакт венца синхронизатора шестерни и муфты: 1 - шестерня;
2 - муфта; А - прямоугольный; В - большое основание трапеции расположено на наружном
торце; С - большое основание трапеции расположено внутри (недопустимый).
Ведущий, ведомый вал-шестерня, шестерни и ОСЬ шестерни заднего хода
На шлицах валов не допускается повреждений и износа.
Рабочие поверхности вала-шестерни, а также внутренние диаметры шестерен не должны
иметь кольцевых рисок, забоин и следов бринелирования (вдавлив ...
Подшипники
Шариковые и роликовые подшипники должны быть в хорошем состоянии.
Их радиальный зазор не должен превышать 0,06 мм.
Прижав пальцами внутреннее кольцо к наружному, проворачивать одно из них в обоих
...
