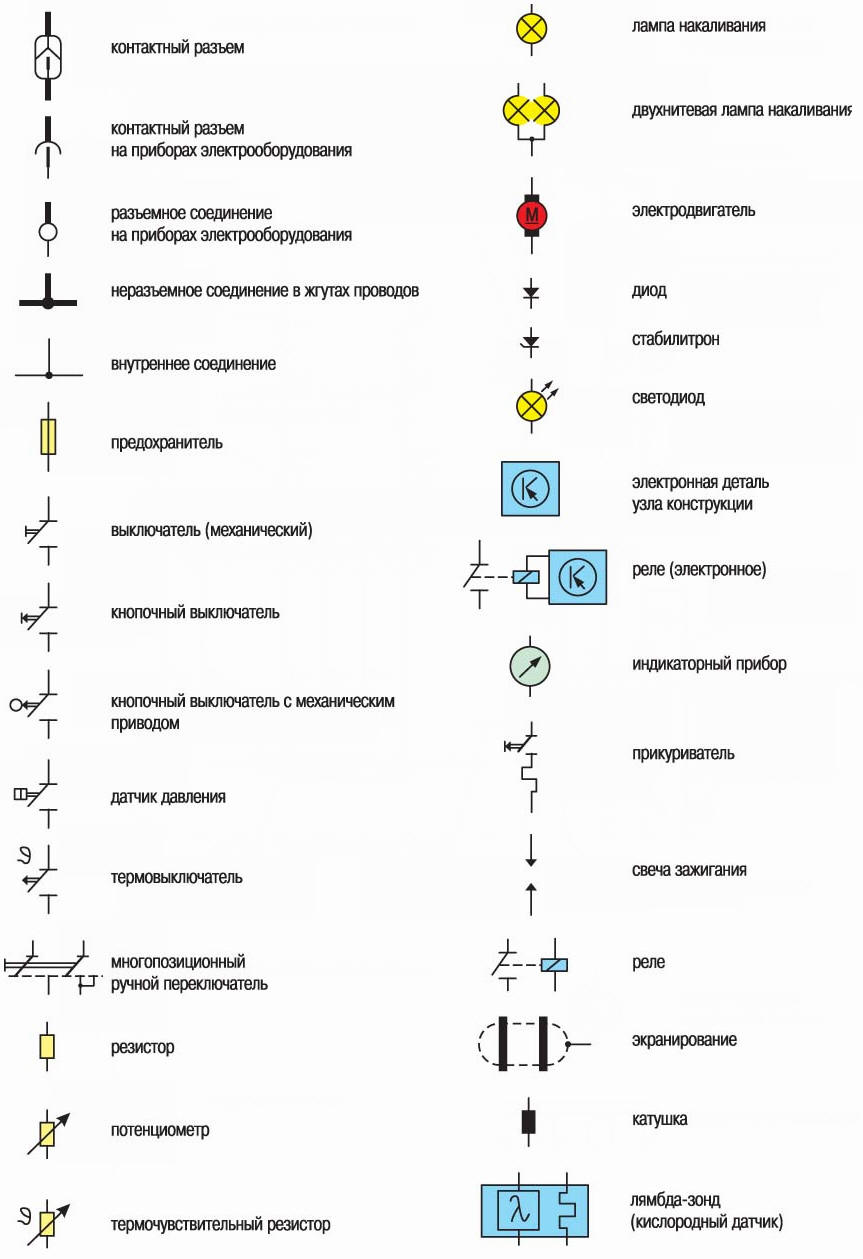

Символы, встречающиеся на схемах электрооборудования
Символы, встречающиеся на схемах электрооборудования

Символы, встречающиеся на схемах электрооборудования
Символы, встречающиеся на схемах электрооборудования

    Пояснения к электрическим схемам
    ОБЩИЕ СВЕДЕНИЯ Большинство приборов электрооборудования соединяется с «массой» проводами коричневого цвета. Для правильного подключения контакты приборов электрооборудования пронумерованы. Для удо ...

    Обозначения элементов в электросхемах
    ОБЩИЕ СВЕДЕНИЯ A – аккумуляторная батарея B – стартер C – генератор C1 – регулятор напряжения D – выключатель зажигания D2 – устройство считывания иммобилайзера (на выключателе зажигания) E1 – цен ...
