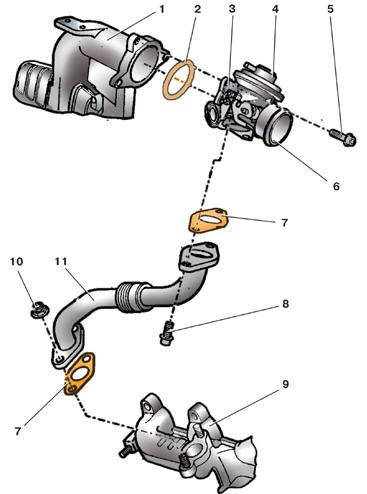

Детали системы рециркуляции дизельного двигателя 1,9 л, 74 кВт
1 – впускная труба; 2 – уплотнительное кольцо; 3 – корпус дроссельной заслонки; 4 – клапан системы рециркуляции; 5 – болт крепления корпуса дроссельной заслонки; 6 – патрубок корпуса дроссельной заслонки; 7 – прокладка; 8 – болт крепления соединительной трубы; 9 – выпускной коллектор; 10 – гайка крепления соединительной трубы; 11 – соединительная труба

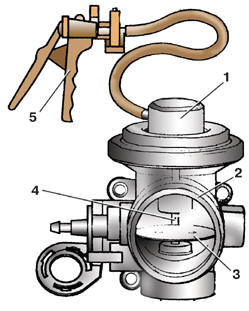

Проверка клапана рециркуляции дизельного двигателя 1,9 л, 74 кВт
1 – клапан рециркуляции; 2 – корпус дроссельной заслонки; 3 – дроссельная заслонка; 4 – шток клапана; 5 – вакуумный насос

Проверка клапана ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите кожух двигателя (см. подраздел 2.1).

2. Отсоедините вакуумный шланг от штуцера клапана 4 (см. рис. Детали системы рециркуляции дизельного двигателя 1,9 л, 74 кВт) рециркуляции системы.

3. Ослабьте затяжку хомута и отсоедините воздуховод от корпуса 3 дроссельной заслонки.

4. Подсоедините к штуцеру клапана 1 (см. рис. Проверка клапана рециркуляции дизельного двигателя 1,9 л, 74 кВт) вакуумный насос 5.

5. С помощью насоса создайте разрежение в клапане. Шток 4 клапана должен переместиться вверх, а после отсоединения вакуумного насоса вернуться в исходное положение. В противном случае клапан неисправен и его необходимо заменить.

Снятие и установка элементов системы рециркуляции Клапан рециркуляции отработавших газов, установленный на корпусе дроссельной заслонки, представляет с ним неразборную конструкцию. Клапан можно заменить только вместе с корпусом дроссельной заслонки.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите верхний кожух двигателя (см. подраздел 2.1).

2. Отсоедините вакуумный шланг от штуцера клапана 4 (см. рис. Детали системы рециркуляции дизельного двигателя 1,9 л, 74 кВт) системы рециркуляции.

3. Ослабьте затяжку хомута и отсоедините воздуховод от корпуса 3 дроссельной заслонки.

4. Отверните два болта 8 крепления соединительной трубы 11 к корпусу 3 дроссельной заслонки.

5. Отверните три болта 5 крепления и снимите корпус 3 дроссельной заслонки с клапаном 4.

6. Для снятия соединительной трубы 11 отверните две гайки 10 ее крепления к выпускному коллектору.

7. Замените прокладки 7 и уплотнительное кольцо 2 независимо от их состояния.

8. Установите элементы системы рециркуляции отработавших газов в обратном порядке. Гайки 10 крепления соединительной трубы к выпускному коллектору замените новыми. Смажьте шпильки выпускного коллектора графитовой смазкой.

Моменты затяжки, Н·м

Болты крепления клапана 10

Болты крепления соединительной трубы к клапану 25

Гайки крепления соединительной трубы к выпускному коллектору 25
