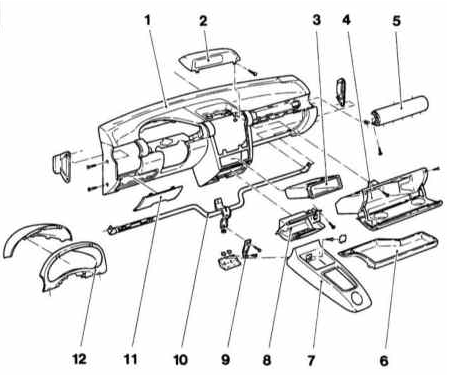

Компоненты панели приборов (без подушки безопасности переднего пассажира) 1 — Панель приборов 2 — Дисплей 3 — Проем для радиоприемника 4 — Вещевой ящик 5 — Накладка 6 — Правый карман 7 — Центральная консоль 8 — Пепельница 9 — Держатель 10 — Опорная балка 11 — Крышка блока предохранителей 12 — Защитная панель комбинации приборов

Ниже приведены процедуры снятия панели приборов автомобилей без подушки безопасности переднего пассажира.

 ПОРЯДОК ВЫПОЛНЕНИЯ Снимите привод стеклоочистителя.

Снимите подрулевые переключатели с держателями (см. Главу Бортовое электрооборудование).

Снимите вставку панели приборов.

Снимите радиоприемник (см. Главу Бортовое электрооборудование).

Снимите вещевой ящик (см. Раздел Снятие и установка вещевого ящика).

Снимите центральную консоль (см. Раздел Снятие и установка центральной консоли).

Откройте пепельницу и выньте прикуриватель. Выверните винты (стрелки) и снимите пепельницу С обратной стороны разъедините разъем электропроводки подсветки и прикуривателя.

Снятие пепельницы

Снимите крышку блока предохранителей, выверните винты крепления блока предохранителей и выньте его вниз из панели приборов.

Снятие блока предохранителей

Выверните винты крепления и снимите блок управления противоугонной сигнализацией (при соответствующей комплектации) и держатель реле К/В из выреза вещевого ящика.

Снимите центральные дефлекторы, а также элементы управления отопителем (см. Главу Системы охлаждения двигателя, отопления салона и кондиционирования воздуха).

Выверните винты крепления боковых дефлекторов и снимите их.

Разъедините разъем электропроводки противоугонной сигнализации и снимите дисплей.

Снимите Д/В стоп-сигналов.

Выверните винты крепления и снимите центральный держатель.

Снятие центрального держателя

Разъедините разъем антенны и радиоприемника на держателе радиоприемника. Выньте всю электропроводку из направляющей на панели приборов.

Выверните винты крепления панели приборов слева и справа.

Винты крепления панели приборов

Отдайте гайки крепления панели приборов в дренажном желобе из двигательного отсека.

Гайки крепления панели приборов

Установка выполняется в последовательности, обратной снятию.
