Skoda Fabia: Снятие и установка панели управления отопителем

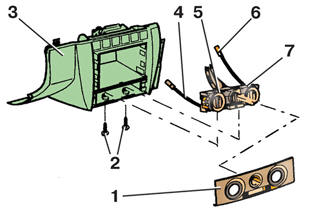

Снятие панели управления отопителем
1 – облицовка; 2 – винты; 3 – кожух центральной консоли; 4 – трос привода заслонки
радиатора отопителя; 5 – соединительная колодка; 6 – трос привода воздухораспределительныхзаслонок;
7 – панель управления отопителем
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите кожух центральной консоли панели приборов, протолкнув при этом панель управления отопителем внутрь (см. подраздел 11.6).
2. Отсоедините от панели 7 управления отопителем колодку 5 с проводами.
3. Отсоедините от панели управления отопителем тросы привода отопителя (см. подраздел 11.8.8).
4. Установите панель управления отопителем в обратном порядке.
Снятие и установка вентилятора отопителя
Снятие вентилятора отопителя
1 – вентилятор отопителя; 2 – болт; 3 – хомут; 4 – соединительная колодка
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите в ...
Замена тросов привода отопителя
Отсоединение троса привода от панели управления отопителем
1 – трос; 2 – защелка; 3 – панель управления отопителем
Отсоединение троса привода от отопителя
1 – регулировочное устройство отопител ...
