Skoda Fabia: Снятие и установка термостата - Система охлаждения - Инструкция по эксплуатации автомобиля Skoda FabiaSkoda Fabia: Снятие и установка термостата

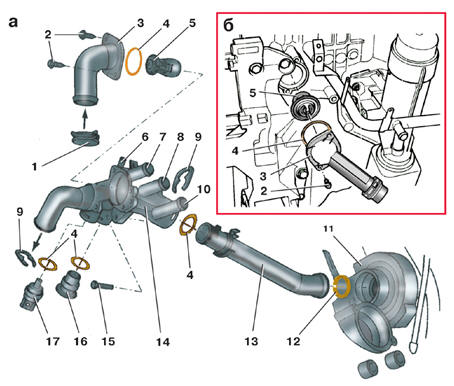

Установка термостата
Установка термостата
а – бензиновый двигатель; б – дизельный двигатель; 1 – пружинный хомут; 2 – болт крепления крышки; 3 – крышка корпуса термостата; 4 – уплотнительное кольцо; 5 – термостат; 6 – штуцер шланга расширительного бачка; 7 – патрубок подачи жидкости в отопитель; 8 – патрубок шланга слива жидкости из расширительного бачка; 9 – скоба; 10 – патрубок шланга слива жидкости из отопителя; 11 – корпус водяного насоса; 12 – уплотнительное кольцо; 13 – трубка для охлаждающей жидкости; 14 – корпус термостата; 15 – болт крепления корпуса термостата; 16 – пробка; 17 – датчик температуры охлаждающей жидкости

При нарушении температурного режима двигателя снимите, проверьте и при необходимости замените термостат.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите кожух двигателя (см. подраздел 2.1).

2. Слейте охлаждающую жидкость (см. подраздел 5.13).

3. Ослабьте затяжку хомута 1 и отсоедините шланг от крышки 3 корпуса термостата.

4. Отверните два болта 2 крепления и снимите крышку 3 корпуса термостата с двигателя.

5. Повернув термостат 5 на 90° против часовой стрелки, выньте его из корпуса.

6. Установите термостат 5 в корпус и зафиксируйте его в нем, повернув на 90° по часовой стрелке.

7. Замените порванное или потерявшее эластичность уплотнительное кольцо 4. Рекомендуется заменить кольцо новым независимо от его состояния.

8. Перед установкой нового термостата проверьте его исправность, а также отсутствие на седле его клапана посторонних частиц, которые могут препятствовать полному закрытию клапана.

9. Установите уплотнительное кольцо 4 на крышку 3 термостата, предварительно очистив и смазав кольцо чистой охлаждающей жидкостью.

10. Установите крышку 3 термостата на двигатель и заверните болты 2 ее крепления.

11. Подсоедините к корпусу термостата шланг и закрепите его хомутом.

12. Залейте жидкость в систему охлаждения (см. подраздел 5.13).
