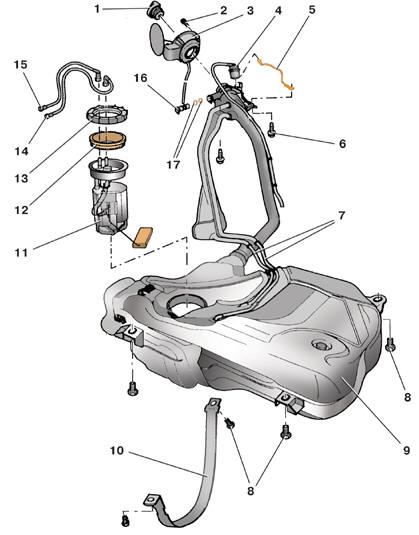

Детали топливного бака автомобиля с дизельным двигателем
1 – пробка наливной горловины; 2 – болт; 3 – наливная горловина; 4 – гравитационный клапан; 5 – провод на «массу»; 6 – болты крепления наливной трубы; 7 – трубки вентиляции бака; 8 – болт крепления бака; 9 – топливный бак; 10 – хомут топливного бака; 11 – топливоприемник; 12 – уплотнительное кольцо; 13 – гайка; 14 – топливопровод подачи топлива; 15 – топливопровод обратного слива топлива; 16 – воздушный клапан; 17 – уплотнительные кольца

Снятие и установка показаны на примере автомобиля с дизельным двигателем, на автомобилях с бензиновыми двигателями топливный бак снимается и устанавливается аналогично.

Детали топливного бака автомобиля с дизельным двигателем показаны на рис. Детали топливного бака автомобиля с дизельным двигателем, моделей с бензиновыми двигателями – на рис. Детали системы питания карбюраторного двигателя.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Отсоедините от топливоприемника колодку с проводами и топливопроводы (см. подраздел 4.3).

3. Слейте топливо из бака с помощью устройства для отсасывания топлива.

4. Снимите заднюю подвеску (см. подраздел 7.3.7).

5. Снимите основной и дополнительный глушители (см. подраздел 6.4).

6. Снимите теплоизоляционный щиток слева от топливного бака.

7. Снимите локарь правого заднего крыла.

8. Отверните болты 1 крепления наливной трубы 2.

9. Отсоедините топливопроводы подачи 1 и слива 4 топлива, нажав на кнопки фиксаторов 2 (3 – топливный бак).

10. Поставьте под топливный бак подходящую опору и отверните болты 1 крепления топливного бака 2 (3 – хомут).

11. Вытащите наливную трубу из грязезащитного чехла наливной горловины 3 (см. рис. Детали топливного бака автомобиля с дизельным двигателем) и опустите топливный бак вниз.

12. Установите топливный бак в обратном порядке. Подсоедините топливопроводы как показано на рисунке (1 – топливопровод подачи топлива (черного цвета); 2 – шланг обратного слива топлива (синего цвета)).

Моменты затяжки, Н·м

Болт крепления топливного бака 25

Болт крепления хомута топливного бака 25

Болт крепления наливной горловины 1,5

Болт крепления адсорбера 10

Болт крепления наливной трубы 10
