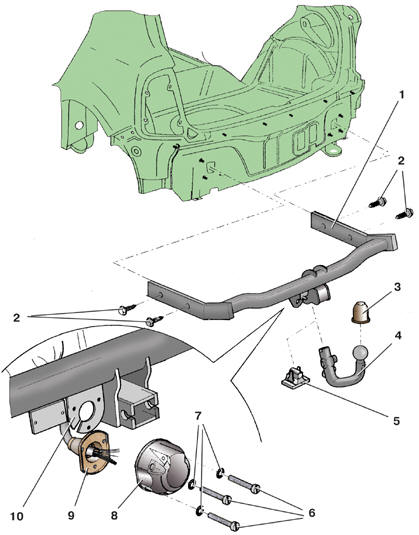

Детали тягово-сцепного устройства
Детали тягово-сцепного устройства
1 – тягово-сцепное устройство; 2 – болты; 3 – защитный колпачок; 4 – крюк с шаровой головкой; 5 – заглушка; 6 – винт; 7 – шайбы; 8 – розетка; 9 – уплотнитель; 10 – кронштейн розетки

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите крюк 4 (см. рис. Детали тягово-сцепного устройства) тягово-сцепного устройства в соответствии с прилагаемой к нему инструкцией и установите вместо него заглушку 5.

2. Снимите задний буфер.

3. Отверните три винта 6 крепления и снимите розетку 8, отсоединив от нее провода.

4. Выньте жгут проводов из кронштейна 10 на тягово-сцепном устройстве.

5. Отверните четыре болта 2 и снимите тягово-сцепное устройство 1 с автомобиля.

6. Установите тягово-сцепное устройство в обратном порядке.

Моменты затяжки, Н·м

Болт крепления тягово-сцепного устройства 70

Винт крепления розетки 2,5
