Opel Corsa: Спецификации
Массогабаритные характеристики Все цифры указаны приблизительно и могут изменяться в зависимости от модели. Для уточнения обратитесь к данным изготовителя.
Размеры и массы См. Спецификации к Главе Органы управления и приемы эксплуатации.
Контрольные кузовные размеры

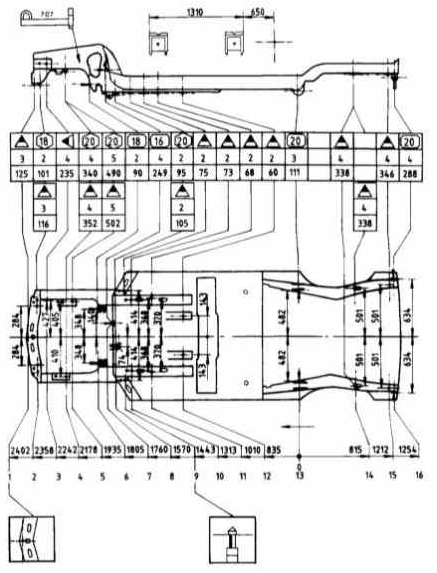

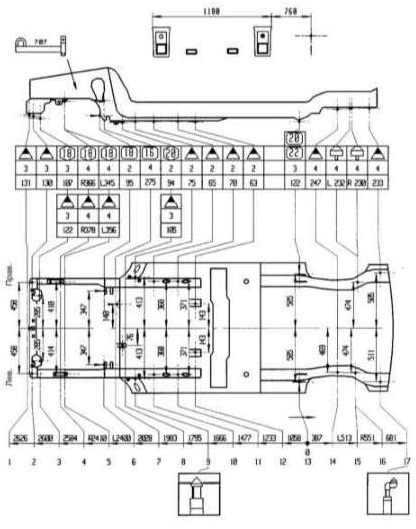

Модель Combo. Днище

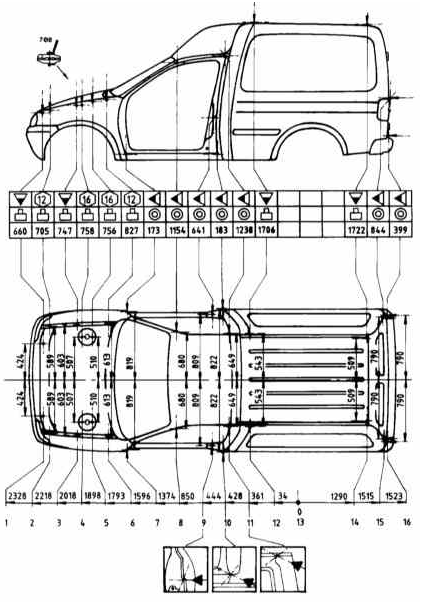

Модель Combo. Кузов

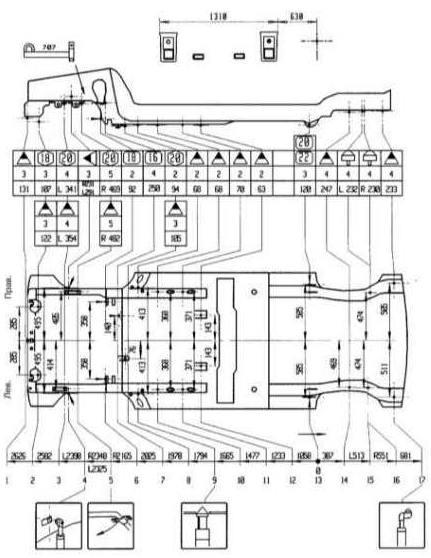

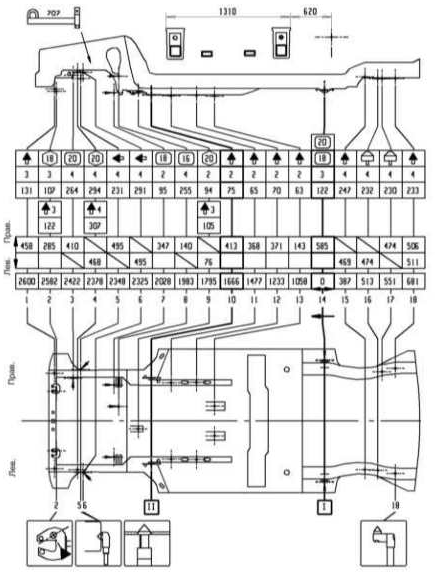

3-дверная модель Corsa с двигателем 1.2 л. Днище

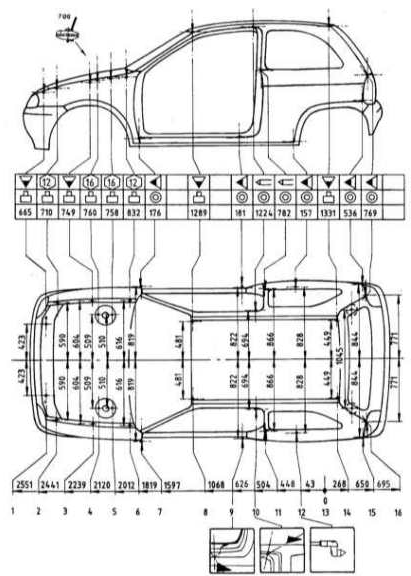

3-дверная модель Corsa. Кузов

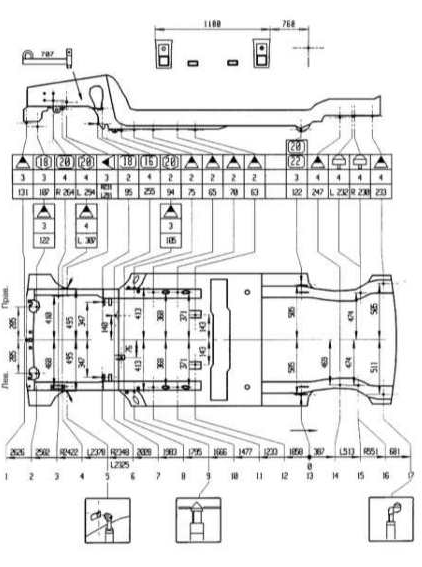

3-дверная модель Corsa с двигателем 1.4 л. Днище

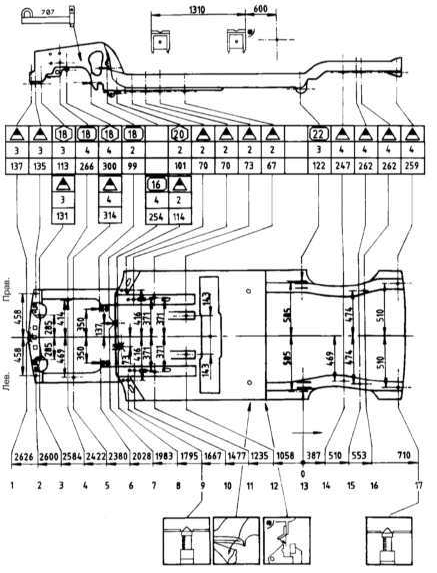

3-дверная модель Corsa с дизельным двигателем. Днище

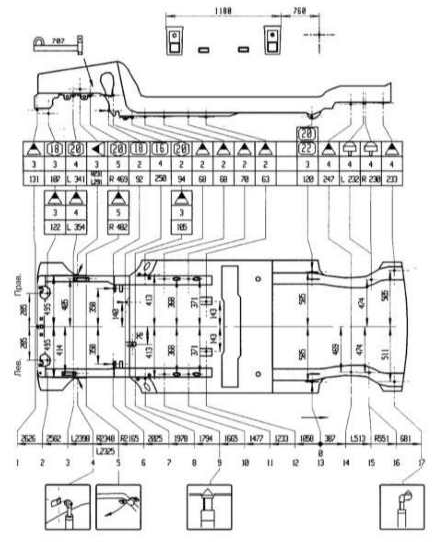

5-дверная модель Corsa с двигателями 1.2 и 1.4 л. Днище

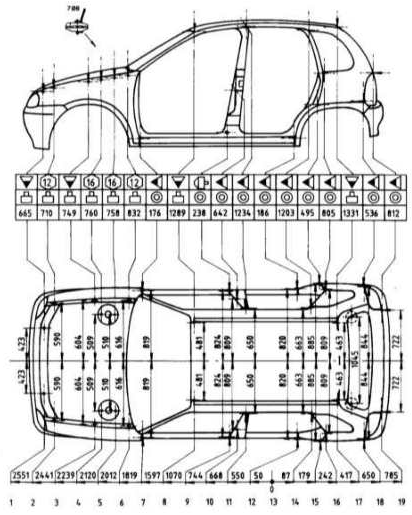

5-дверная модель Corsa с двигателями 1.2 и 1.4 л. Кузов
5-дверная модель Corsa с дизельным двигателем. Днище

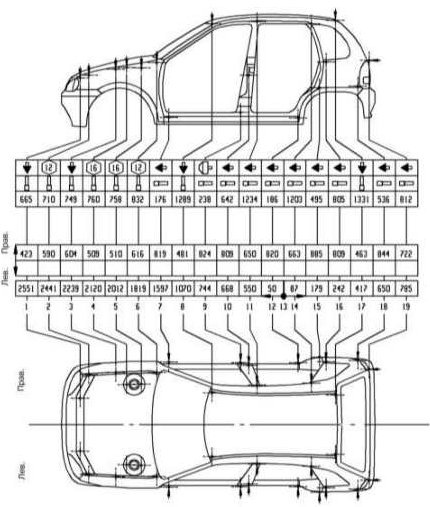

5-дверная модель Corsa с дизельным двигателем. Кузов
Модель Tigra. Днище

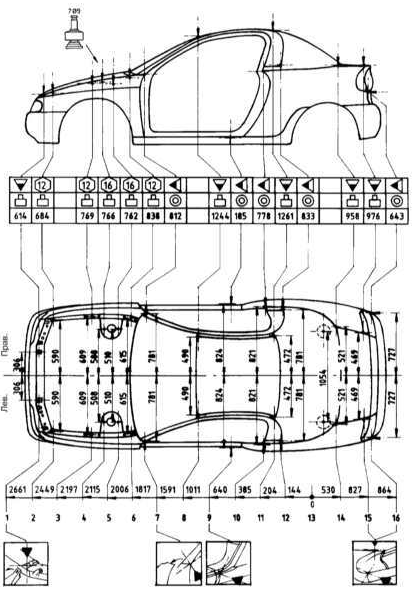

Модель Tigra. Кузов
Установочные размеры тягово-прицепного устройства Выполнение монтажа тягово-сцепного устройства рекомендуется поручить специалистам автосервиса.

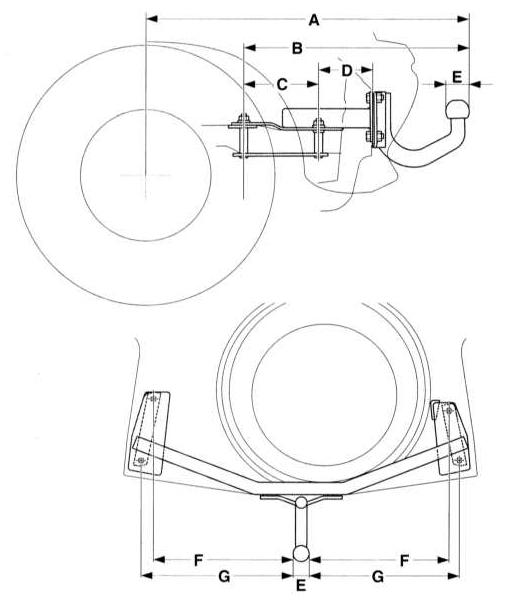

Схема установки тягово-сцепного устройства на моделях Corsa
A — 650 мм
B — 485 ± 5 мм
C — 161 ± 0.3 мм
D — 114 – 113,5 мм
E — 50 мм
F — 448 ± 0.3 мм
G — 485 ± 0.3 мм

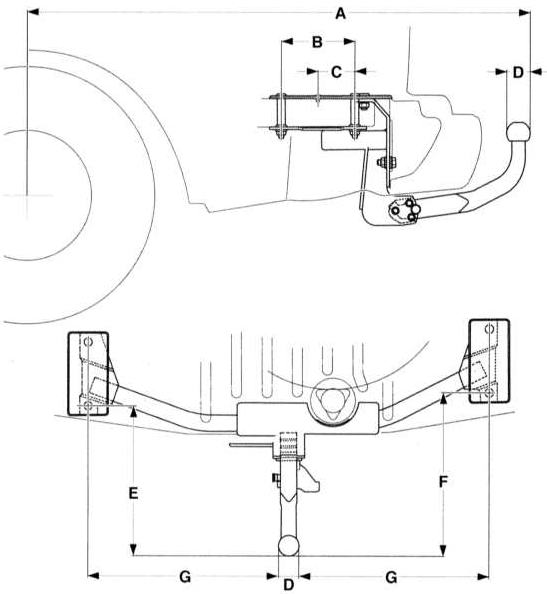

Схема установки тягово-сцепного устройства на моделях Combo
A — 1064 мм
B — 160 ± 0.3 мм
C — 80 мм
D — 50 мм
E — 382 - 387 мм
F — 402 мм
G — 475 мм
Усилия затягивания резьбовых соединений, Нм Болт крепления заднего ремня безопасности 35 Болты крепления дери задка 20 Болты крепления переднего сиденья 20 Болты крепления заднего сиденья (модель Corsa) к средней опоре 20 к кожуху колесной арки 30 Затяните болты спинки заднего сиденья (модель Tigra) 30
