Chevrolet Aveo: Внутренний блок предохранителей

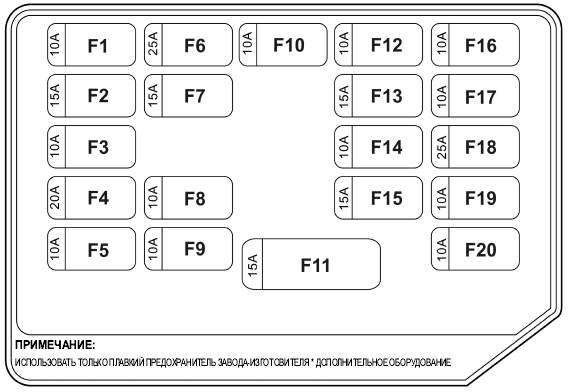

Внутренний
блок предохранителей
F1 SDM
F2 EMS1
F3 OBD
F4 ЛЮК*
F5 ЗВУКОВОЙ СИГНАЛ
F6 СТЕКЛООЧИСТИТЕЛЬ
F7 СТОП-СИГНАЛ
F8 ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ
F9 ЭЛЕКТРИЧЕСКОЕ ЗЕРКАЛО*
F10 КОМБИНАЦИЯ
ПРИБОРОВ
F11 АУДИОСИСТЕМА/RKE*
F12 СИГНАЛ ПОВОРОТА
F13 ПРИКУРИВАТЕЛЬ
F14 ПЛАФОН
В САЛОНЕ
F15 ПЛАФОН НАД ДВЕРЬЮ
F16 EMS2
F17 АУДИОСИСТЕМА/ЧАСЫ
F18 ОБОГРЕВАТЕЛЬ
F19
ФОНАРЬ ЗАДНЕГО ХОДА
F20 ЗЕРКАЛО С ПОДОГРЕВОМ
Блок предохранителей
БЛОК ПРЕДОХРАНИТЕЛЕЙ
БЛОК ПРЕДОХРАНИТЕЛЕЙ
• Внутренний блок предохранителей расположен на левой стороне панели управления.
• Блок предохранителей в моторном отсеке находится за резервуаром охлажд ...
Блок предохранителей в моторном отсеке
Блок предохранителей
в моторном отсеке
F1 АККУМУЛЯТОР
F2 ЛЕВЫЙ СТОЯНОЧНЫЙ ФО НАРЬ
F3 ПРАВЫЙ СТОЯНОЧНЫЙ
ФОНАРЬ
F4 СТАРТЕР/ЗАЖИГАНИЕ2
F5 КОМП. СИСТ. КОНДИЦ./ЗАЖИГАНИЕ1
F6 СВЕТОВАЯ АВАРИ ...
