Skoda Felicia: Водяной насос - Дизельные модели - снятие и установка - Системы охлаждения, отопления - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Водяной насос - Дизельные модели - снятие и установка

СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Опорожните систему охлаждения.

2. Снимите генератор.

3. Не отсоединяя гидравлические линии, отболтите рулевой насос от своих опор (см. Главу Подвеска и рулевое управление) и сдвиньте его в сторону от корпуса водяного насоса.

4. Выверните болт крепления заднего кронштейна ТНВД к верхней части сборки кожуха водяного насоса/кронштейна опоры силового агрегата.

5. Отпустите крепежные хомуты и отсоедините шланги охладительного тракта от задней части сборки насоса/кронштейна опоры.

6. Выверните крепежные болты и снимите сборку насоса/кронштейна опоры с передней

6. Выверните крепежные болты и снимите сборку насоса/кронштейна опоры с передней части блока цилиндров. Снимите уплотнительное кольцо, установленное между кожухом и блоком. При сборке кольцо подлежит замене в обязательном порядке.

7. Уложите сборку на верстак, выверните крепежные болты и снимите с насоса шкив. Отдайте болты и снимите насос с кожуха. Выбросите уплотнительное кольцо - при сборке оно должно быть заменено.

УСТАНОВКА ПОРЯДОК ВЫПОЛНЕНИЯ 1. Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей насоса и кожуха, установите новое уплотнительное кольцо.

2. Установите насос на кожух и равномерно затяните крепежные болты с требуемым усилием. Установите шкив и затяните с требуемым усилием болты его крепления.

3. Вложите новое уплотнительное кольцо в канавку сборки кожуха, затем установите

3. Вложите новое уплотнительное кольцо в канавку сборки кожуха, затем установите кожух на блок цилиндров, вверните крепежные болты и затяните их с требуемым усилием в указанном порядке.

4. Подсоедините к кожуху шланги охладительного тракта и прочно закрепите их хомутами.

5. Установите на свои штатные места генератор, водяной насос и ремень привода вспомогательных агрегатов.

6. В заключение заправьте систему охлаждения.

РАЗБОРКА ПОРЯДОК ВЫПОЛНЕНИЯ

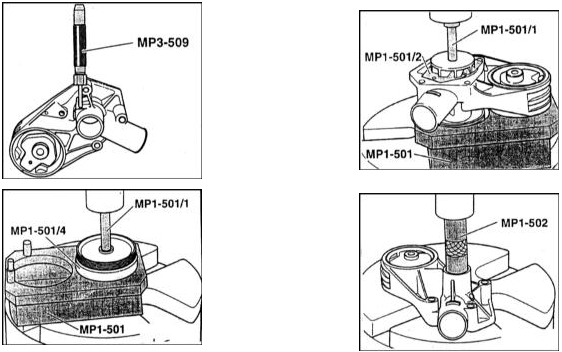

Процесс разборки водяного насоса представлен на иллюстрациях.

Процесс разборки водяного насоса представлен на иллюстрациях.

СБОРКА ПОРЯДОК ВЫПОЛНЕНИЯ

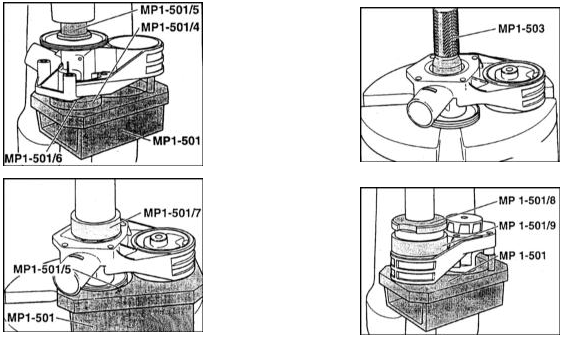

Процесс сборки водяного насоса представлен на иллюстрациях.

Процесс сборки водяного насоса представлен на иллюстрациях.
