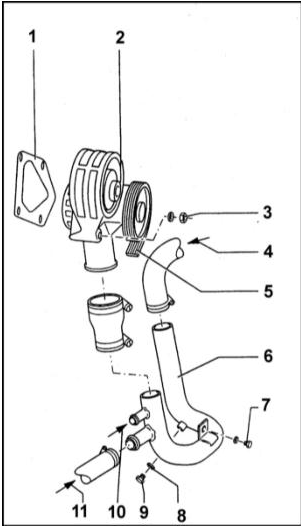

Водяной насос (элементы конструкции) 1 — Прокладка 2 — Водяной насос 3 — Гайка 20 Нм 4 — От радиатора 5 — Приводной ремень 6 — Трубка 7 — Винт,10 Нм 8 — Уплотнительное кольцо 9 — Пробка сливного отверстия 10 — От автоматики запуска (карбюратор) 11 — От отопителя

Водяной насос (продольный разрез) 1 — Упругая шайба 2 — Упругий штифт 5х36 3 — Шкив 4 — Подшипник 5 — Корпус насоса 6 — Ротор 7 — Осевое уплотнительное кольцо

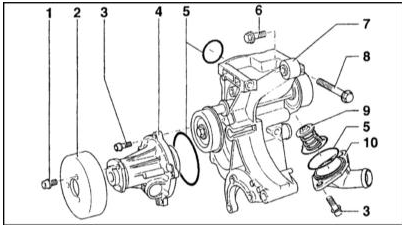

Компоненты сборки водяного насоса/кронштейна опоры силового агрегата дизельного двигателя 1 — Болт шкива 2 — Шкив 3 — Крепежный болт 4 — Водяной насос 5 — Уплотнительное кольцо 6 — Болт ТНВД 7 — Сборка кожуха насоса с кронштейном опоры 8 — Крепежный болт 9 — Термостат 10 — Крышка термостата

Центробежный водяной насос приводится в действие ременной передачей от коленчатого вала двигателя и обеспечивает циркуляцию охлаждающей жидкости. Жидкость, находящаяся между лопастями вращающегося ротора, выталкивается наружу под действием центробежной силы. Корпус отлит из алюминия и дополнительно служит корпусом для резиновой подушки опоры подвески силового агрегата. Посредством четырех гаек М8 корпус крепится на шпильках, посаженных в переднюю стенку блока цилиндров.

Между корпусом насоса и блоком устанавливается уплотнительная прокладка.

Внутри корпуса расположен вал ротора , являющийся составной частью подшипника типа PLC 75-1. Подшипник установлен в корпусе насоса при помощи штифта диаметром 5 мм и длиной 35 мм. Подшипник набивается смазкой на заводе-изготовителе и в регулярном обслуживании не нуждается.

На цапфу вала, выступающую из корпуса насоса напрессован приводной шкив. Герметизация посадки цапфы в корпусе обеспечивается сальником, состоящим из керамического кольца, и надетого на него подпружиненного профильного кольца.
