Kia Rio: Задний бампер - Кузов - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Задний бампер

ОБЩИЕ СВЕДЕНИЯ

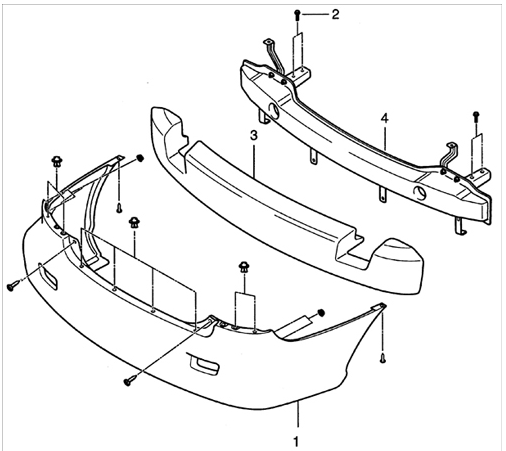

Задний бампер
Задний бампер 1 – накладка бампера;
2 – болт крепления бампера;
3 – пенный поглотитель энергии;
4 – усилитель бампера.

Задний бампер состоит из трех частей: накладки бампера, пенного поглотителя энергии и усилителя бампера.

Накладка изготовлена из полипропилена. Пенный поглотитель энергии изготовлен из пенополистирола.

Усилитель бампера изготовлен из металла. Пенный поглотитель энергии расположен между накладкой бампера и усилителем.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Выверните три винта, крепящие левый задний брызговик к защите арки колеса.

2. Снимите правый брызговик.

3. Выверните три винта, крепящие правый задний брызговик к защите арки колеса.

4. Выверните один винт крепления правой стороны бампера

5. Повторите операции с левой стороны бампера.

5. Повторите операции с левой стороны бампера.

6. Выверните гайки с левой стороны в багажнике.

7. Повторите операцию с правой стороны.

8. Освободите восемь фиксаторов крепления верхней части бампера.

9. Выверните два болта крепления из левой задней опоры бампера.

10. Повторите операцию с правой стороны.

11. Снимите задний бампер.

11. Снимите задний бампер.

Установка ПОРЯДОК ВЫПОЛНЕНИЯ Установите задний бампер в последовательности, обратной снятию.

Момент затяжки: 32–47 Н•м Проверка ПОРЯДОК ВЫПОЛНЕНИЯ Проверьте накладку заднего бампера на отсутствие повреждений и надежность его крепления.
